Opis
1. Aplikacja

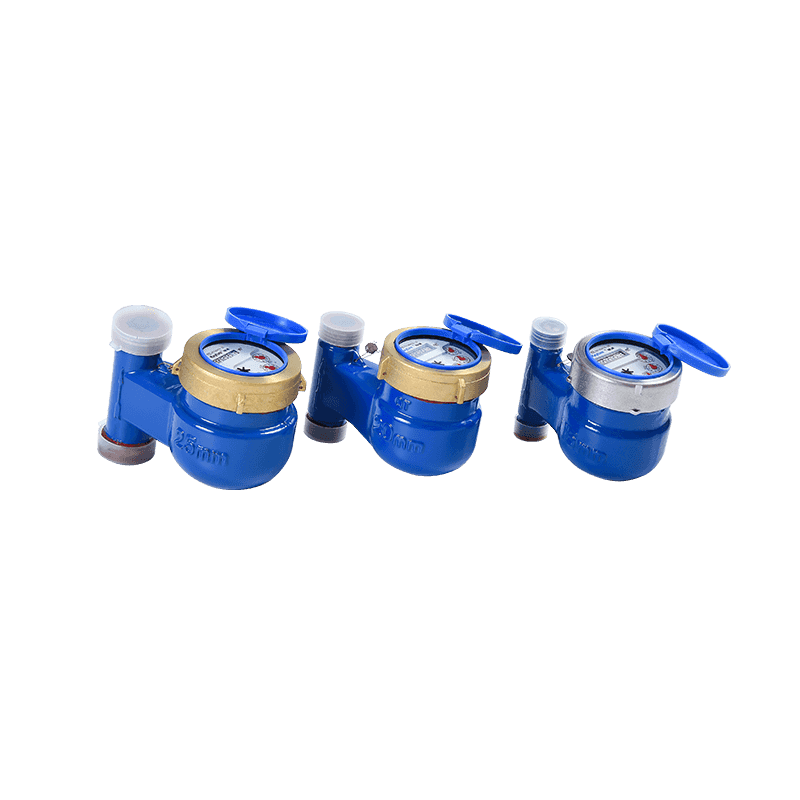

Mierzenie, zapamiętywanie i wyświetlanie zużycia wody przechodzącej przez rurociąg. Instalacja pionowa, pomiar prędkości przepływu wody, wymagania dotyczące jakości wody nie są wysokie, projekty ruchu suchego napędu magnetycznego, aby zapewnić długoterminowe odczyt, odpowiedni dla chłodniejszych regionów północnych.
2. Funkcje
● Przyjmij typ wielu jet.
● Rejestr typu suchego, napęd magnetyczny, zakłócenia przeciwmagnetyczne, anty-zamrażanie, długoterminowe odczyt, dowód manipulacji.
● Materiał: mosiądz, żelazo, nadwozie z tworzywa sztucznego dla opcji.
● Dostępny jest zawór niezaprzeczalny.
● UNZ dotknięte przez piasek i cząstki cząstkowe.
● Zastosowane z uszczelką ołowiową i osłoną.
● Potwierdź ISO4064.
● Dostępne dla IP68.
3. Krzywa utraty głowy
4. Krzywa błędu dokładności
5. Wymiar instalacji
| Pozycja nr | LXSGL-15 | LXSGL-20 | LXSGL-25 | |
| L | mm | 193 | 210 | 225 |
| L1 | mm | 98 | 105 | 110 |
| H | mm | 115 | 115 | 115 |
| W | mm | 100 | 100 | 100 |
| Wątek połączenia | D (mm) | G3/4 " | G1 " | G1 1/4 " |
| D (mm) | R1/2 | R3/4 | R1 | |
| Waga | Z związkami (kg) |
|
|
|
| bez związków (kg) | 1.5 | 1.7 | 1.8 | |
6. Główne dane techniczne
| Numer modelu | LXSGL-15 | LXSGL-20 | LXSGL-25 |
|
| ||||||||||
| Średnica nominalna (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Stosunek Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Szybkość przepływu przeciążenia (Q4) [m3/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Stałe natężenie przepływu (Q3) [m3/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 16 | 16 | 16 | 25 | 25 | 25 |
| Przejściowe natężenie przepływu (Q2) [m3/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1008 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minimalne natężenie przepływu (Q1) [m3/h] | 0.03125 | 0.025 | 0.015625 | 0.05 | 0.04 | 0.025 | 0.07875 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Klasa dokładności | 2 | ||||||||||||||
| Maksymalny dopuszczalny błąd dla niższej strefy prędkości przepływu (MPEι) | ± 5% | ||||||||||||||
| Maksymalny dopuszczalny błąd dla górnej strefy prędkości przepływu (MPEμ) | ± 2% dla wody o temperaturze ≤30 ℃ | ||||||||||||||
| Klasa temperatury | T30, T50 | ||||||||||||||
| Klasy ciśnienia wody | Mapa 16 | ||||||||||||||
| Zajęcia ciśnienia | △ P63 | ||||||||||||||
| Wskazujący zakres [m³] | 99 999 | ||||||||||||||
| Rozdzielczość urządzenia wskazującego [M³] | 0.00005 | ||||||||||||||
| Klasy wrażliwości profilu przepływu | U10 D5 | ||||||||||||||
| Ograniczenie orientacji | Vertical | ||||||||||||||
