Opis
1. Aplikacja

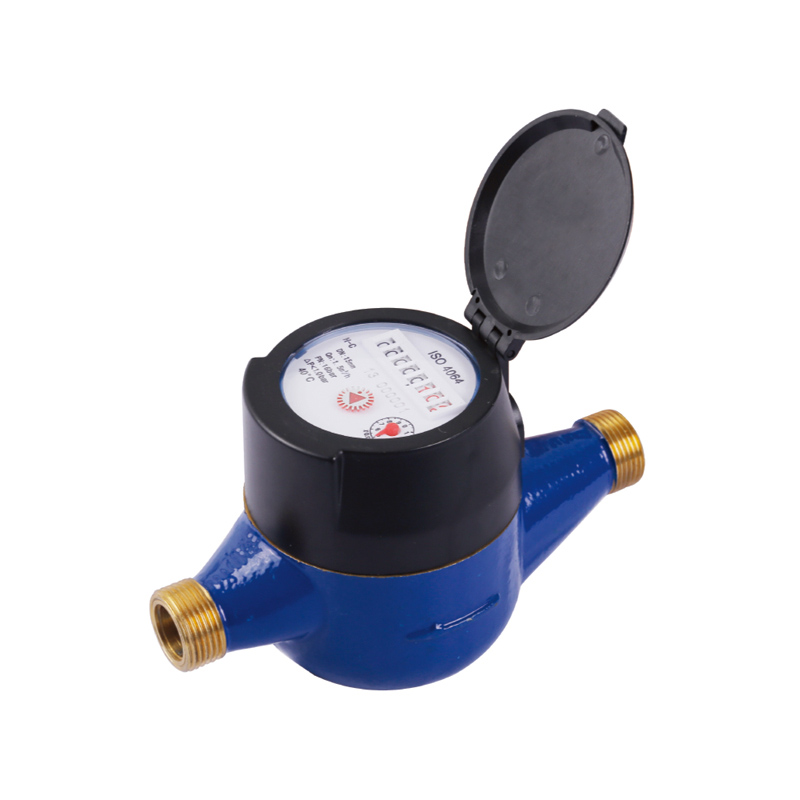

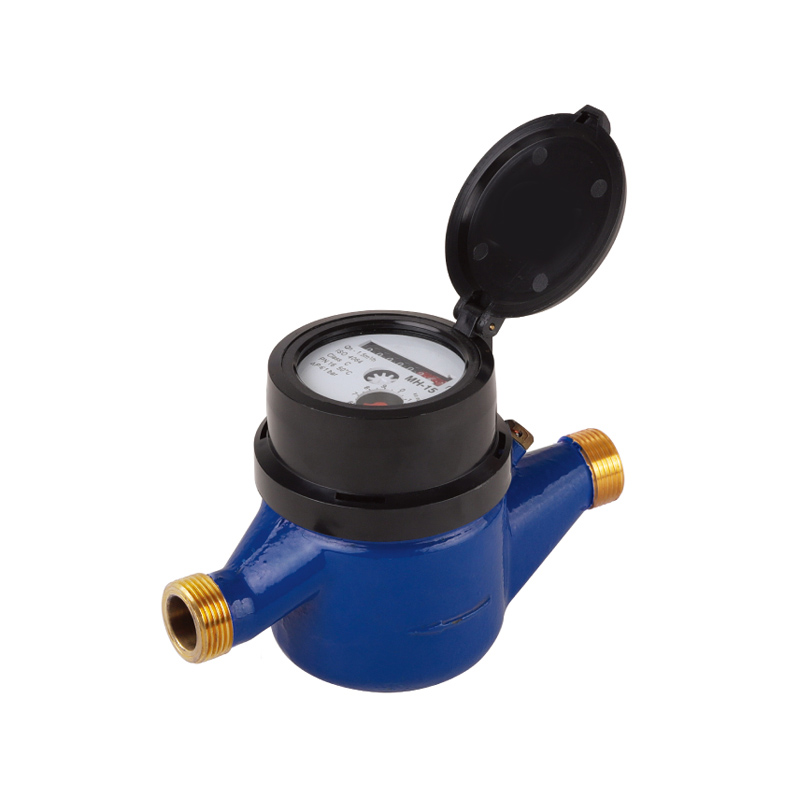

Używany dla jednostek domowych lub mieszkalnych do pomiaru, zapamiętywania i wyświetlania objętości zimnej wody przepływającej przez rurociąg. Horyzontalna instalacja miernika wodnego typu suchego typu suchego, aby odczyt odczytał przez długi czas.
2. Funkcje
● Przyjęcie obrotowej zasady pomiaru tłoka obrotowego, wysoka precyzja.
● Rejestr typu suchego, napęd magnetyczny, zakłócenia przeciwmagnetyczne, anty-zamrażanie, długoterminowe odczyty
● Zawór niezaprzedzający może powstrzymać przepływ wsteczny.
● Materiał: mosiądz, tworzywa sztuczne dla opcji.
● Dostępny jest zawór niezaprzeczalny
● UNZ dotknięte przez piasek i cząstki cząstkowe.
● Zastosowane z uszczelką ołowiową i osłoną.
● Potwierdź ISO4064.
● Dostępne dla IP68.

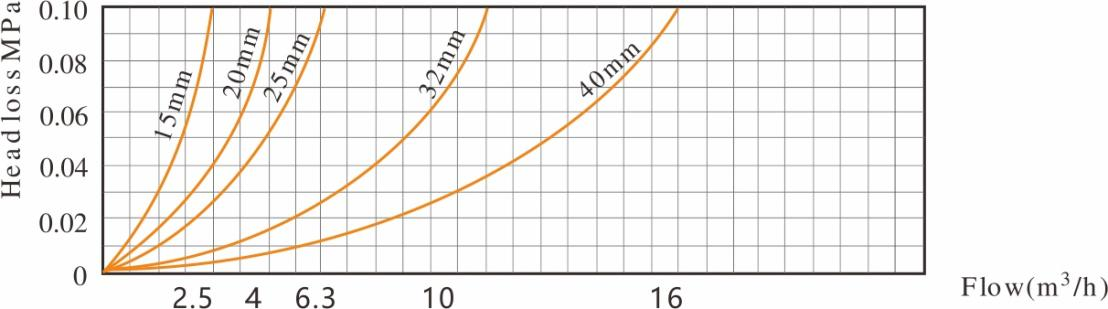

3. Krzywa utraty głowy

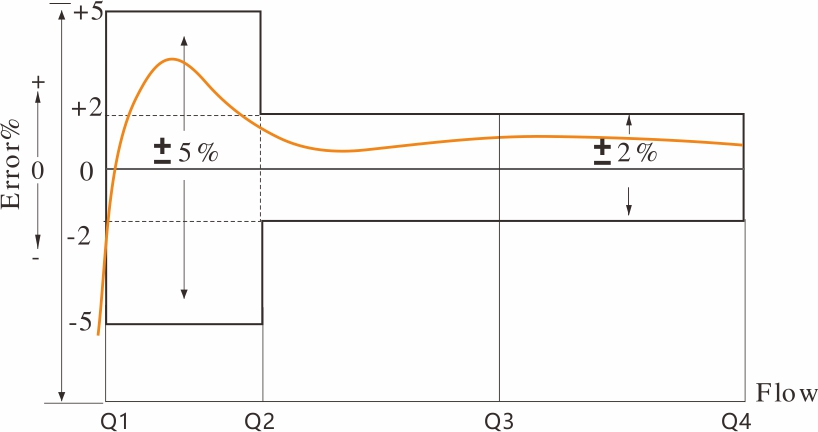

4. Krzywa błędu dokładności
5. Wymiar instalacji
| Pozycja nr | LXSG-15 | LXSG-15 | LXSG-15 | LXSG-15 | LXSG-15 | |
| L | mm | 260 | 295 | 345 | 350 | 375 |
| L1 | mm | 165 | 190 | 225 | 230 | 245 |
| H | mm | 110 | 110 | 115 | 115 | 115 |
| W | mm | 98 | 98 | 110 | 110 | 110 |
| Wątek połączenia | D (mm) | G3/4 " | G1 " | G1-1/4 | G1-1/2 | G2 |
| D (mm) | R1/2 | R3/4 | R1 | R1-1/4 | R1-1/2 | |
| Waga | bez związków (kg) | 1.2 | 1.4 | 1.8 | 2.2 | 2.6 |
|
|
|
|
|
|
| |
6. Główne dane techniczne
| Numer modelu | LXSG-15 | LXSG-20 | LXSG-25 | LXSG-32 | LXSG-40 | ||||||||||
| Średnica nominalna (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Stosunek Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Szybkość przepływu przeciążenia (Q4) [m3/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Stałe natężenie przepływu (Q3) [m3/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Przejściowe natężenie przepływu (Q2) [m3/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minimalne natężenie przepływu (Q1) [m3/h] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Klasa dokładności | 2 | ||||||||||||||
| Maksymalny dopuszczalny błąd dla niższej strefy prędkości przepływu (MPEι) | ± 5% | ||||||||||||||
| Maksymalny dopuszczalny błąd dla górnej strefy prędkości przepływu (MPEμ) | ± 2% dla wody o temperaturze ≤30 ℃ ± 3% dla wody o temperaturze ＞ 30 ℃ | ||||||||||||||
| Klasa temperatury | T30, T50 | ||||||||||||||
| Klasy ciśnienia wody | Mapa 16 | ||||||||||||||
| Zajęcia ciśnienia | △ P63 | ||||||||||||||
| Wskazujący zakres [m³] | 99 999 | ||||||||||||||
| Rozdzielczość urządzenia wskazującego [M³] | 0.00005 | ||||||||||||||
| Klasy wrażliwości profilu przepływu | U10 D5 | ||||||||||||||
| Ograniczenie orientacji | Horyzontal | ||||||||||||||
