Opis
1. Aplikacja

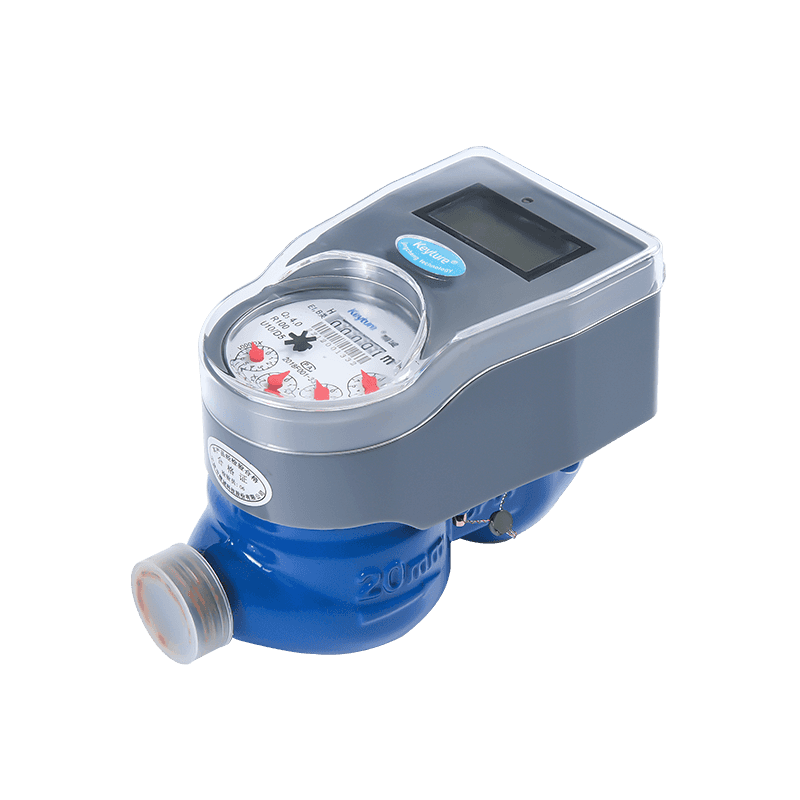

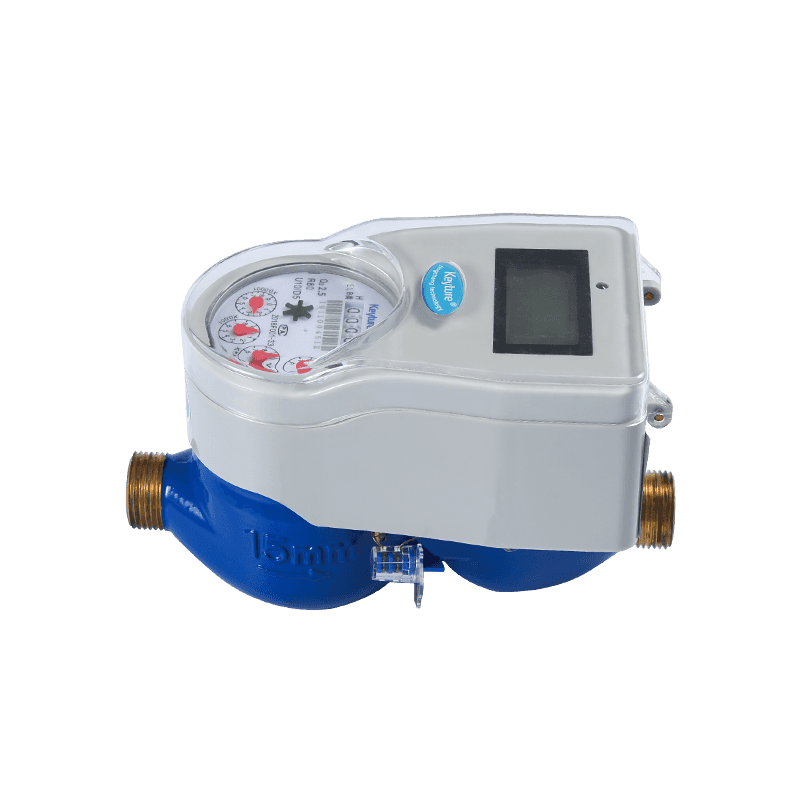

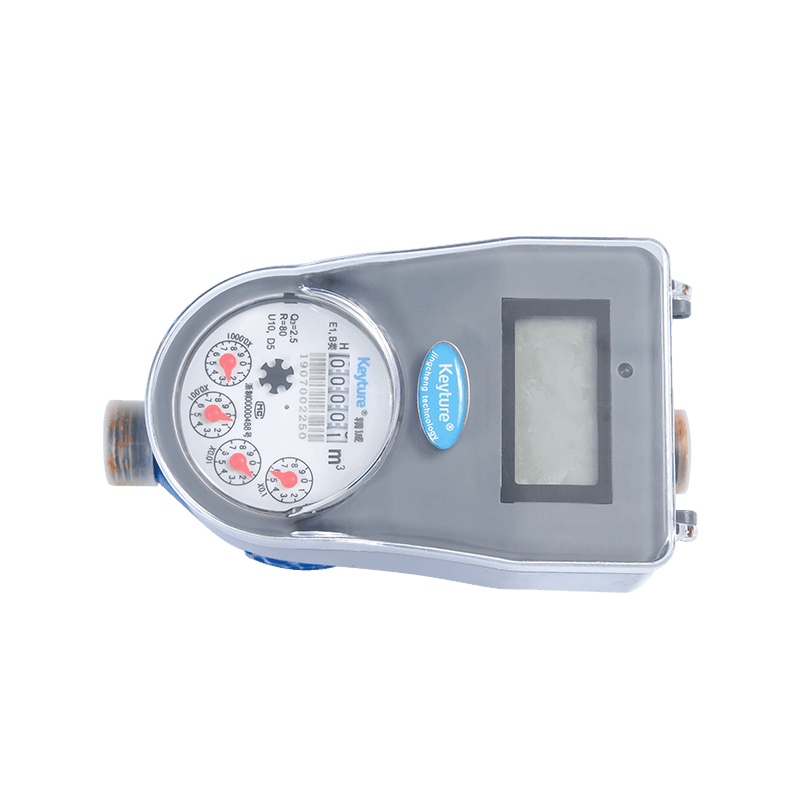

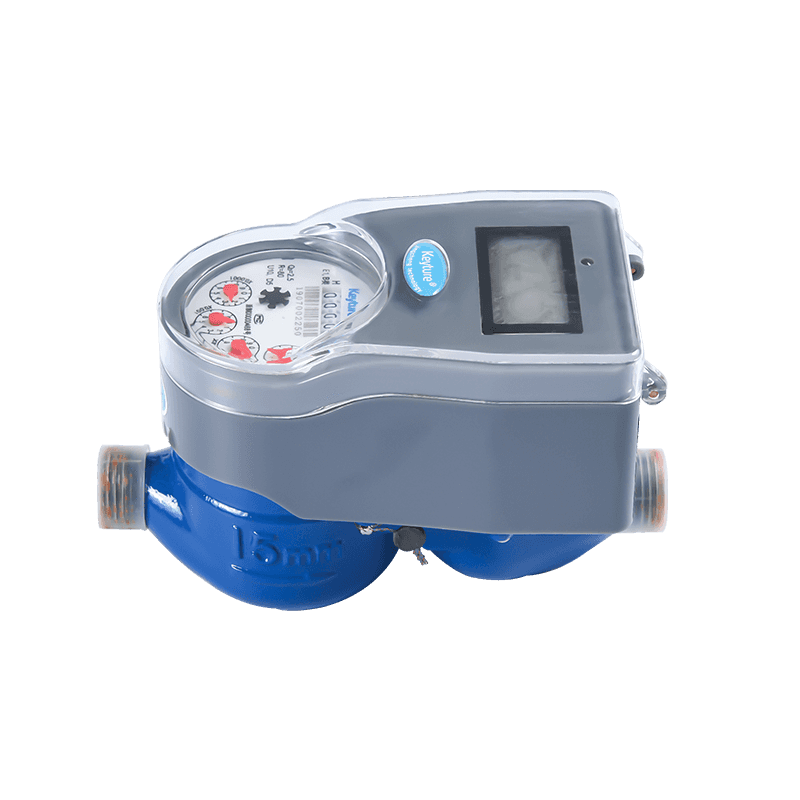

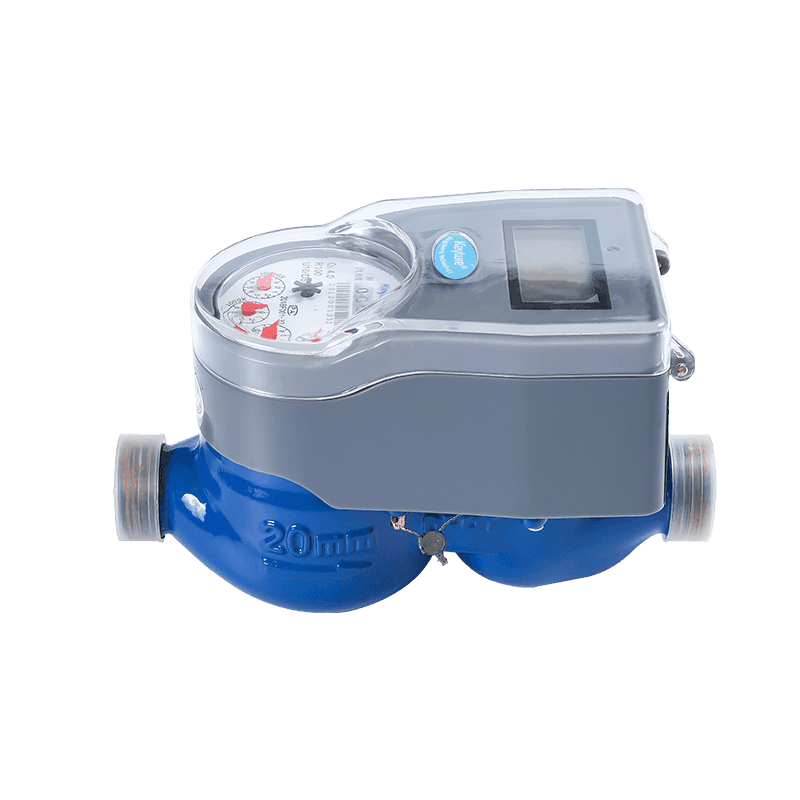

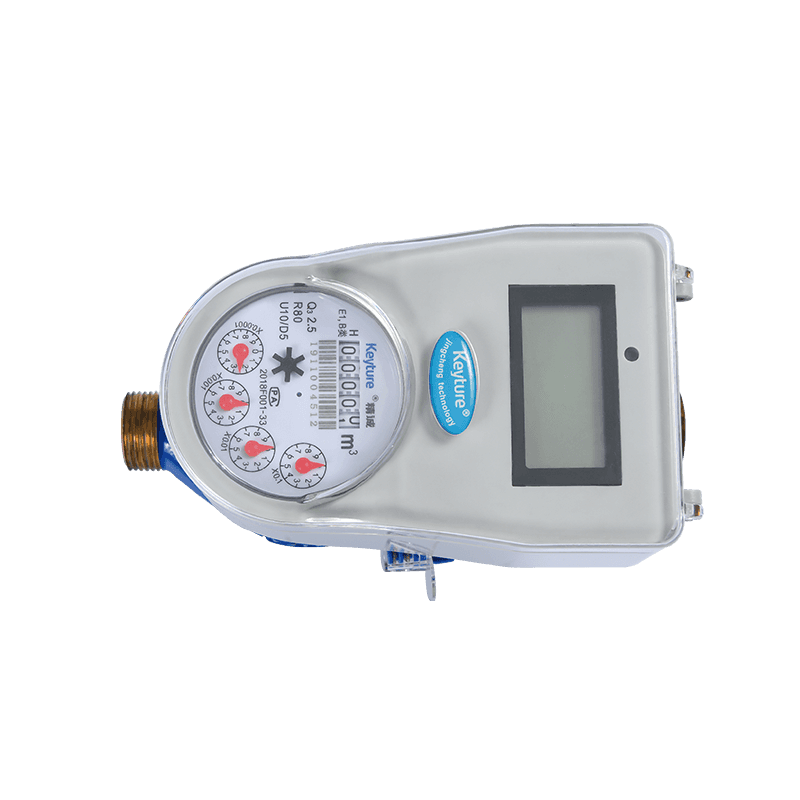

Jingcheng Jeśli karta przeDpłacona miernik wody jest nowym instrumentem pomiarowym wykorzystującym mikroprocesor do realizacji zbierania wody, przetwarzania, wyświetlania i rezerwowania.
2. Cechy
● Miernik wody z karty RF Użyj wstępnie opłacanego sposobu, aby osiągnąć nowy tryb zarządzania „Zakup, a następnie użyj”.
● Pokaż różne ceny poziomu wody, jedna karta może być używana na kilka metrów.
● Wyświetlacz podwójnego odczytu: odczyt mechaniczny i elektroniczny, unikalna ochrona baterii.
● 8 funkcji: kradzież antykradzieżowa; zakłócenia antymagnetyczne; funkcja ceny wody; Zapytanie do danych; łatwe do zmiany baterii; alarm równowagi; Dokładne liczenie; zawór zamykany podczas zaległości.
● Stabilna wydajność, szerokie zastosowanie, niskie zużycie energii, długi okres życia.
● Elektroniczny komponent o dobrej wydajności uszczelnienia i wysokim poziomie ochrony.
● Ciało miernika przyjmują materiał ochrony środowiska, wysoką wytrzymałość, wysoką wytrzymałość.

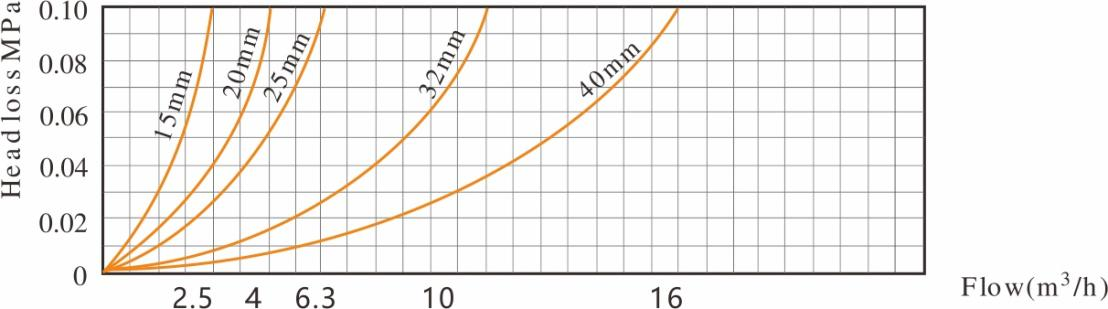

3. Krzywa utraty głowy

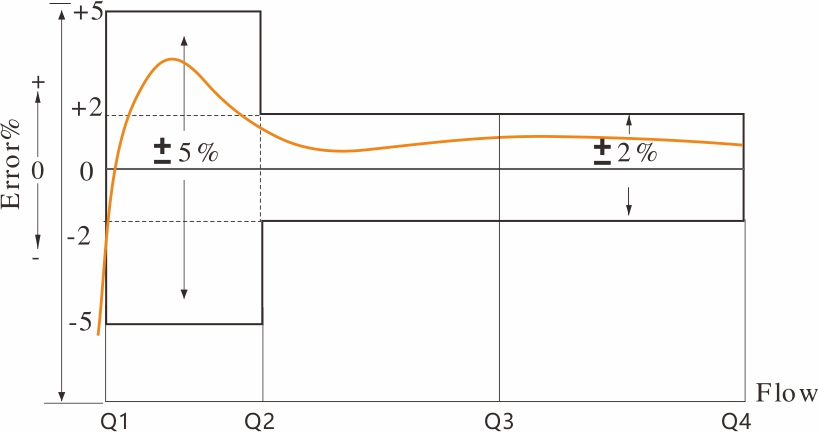

4. Krzywa błędu dokładności

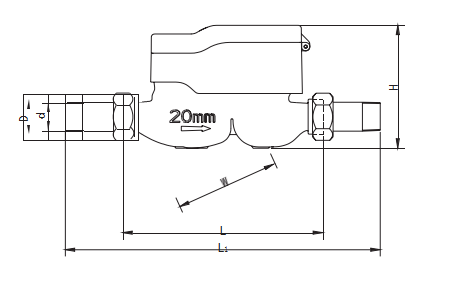

5. Wymiar instalacji
| Pozycja nr | L1 Długość | L Długość | W Szerokość | H Heigh | Waga /komputery (kg) | Pomiar (cm) | Wątek połączenia | |
| G.W. /N.W | D | d | ||||||
| LXSGZ-15E | 275 mm | 180 mm | 90 mm | 115 mm | 1.6 |
| G3/4 | R1/2 |
| LXSGZ-20E | 295 mm | 190 mm | 90 mm | 115 mm | 1.7 |
| G1 | R3/4 |
| LXSGZ-25E | 345 mm | 225 mm | 100 mm | 130 mm | 2.2 |
| G1-3/4 |
|
| LXSGZ-32E | 355 mm | 230 mm | 100 mm | 130 mm | 2.7 |
| G1-1/2 |
|
6. Dane techniczne
| Napięcie robocze | Znamione napięcie operacyjne | Elektryczność | Spoczynkowa elektryczność | Temperatura otoczenia | Ochrona niskiego napięcia | Objętość wody na sygnał impulsu |
| 2,5-3.6 V. | 3,6 V. | <20mA | <15ua | 0,1-55 ℃ | 2,4 V. | 100L |
7. Główne dane techniczne
| Numer modelu | LXSGZ-15E | LXSGZ-20E | LXSGZ-25E | LXSGZ-32E | ||||||||
| Średnica nominalna (DN) [mm] | 15 | 20 | 25 | 32 | ||||||||
| Stosunek Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Szybkość przepływu przeciążenia (Q4) [m3/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 |
| Stałe natężenie przepływu (Q3) [m3/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 |
| Przejściowe natężenie przepływu (Q2) [m3/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 |
| Minimalne natężenie przepływu (Q1) [m3/h] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 |
| Klasa dokładności | 2 | |||||||||||
| Maksymalny dopuszczalny błąd dla niższej strefy prędkości przepływu (MPEι) | ± 5% | |||||||||||
| Maksymalny dopuszczalny błąd dla górnej strefy prędkości przepływu (MPEμ) | ± 2% dla wody o temperaturze ≤30 ℃ | |||||||||||
| Klasa temperatury | T30, T50, T70, T90 | |||||||||||
| Klasy ciśnienia wody | Mapa 16 | |||||||||||
| Zajęcia ciśnienia | △ P63 | |||||||||||
| Wskazujący zakres [m³] | 99 999 | |||||||||||
| Rozdzielczość urządzenia wskazującego [M³] | 0.00005 | |||||||||||
| Klasy wrażliwości profilu przepływu | U10 D5 | |||||||||||
| Ograniczenie orientacji | Horyzontal | |||||||||||
