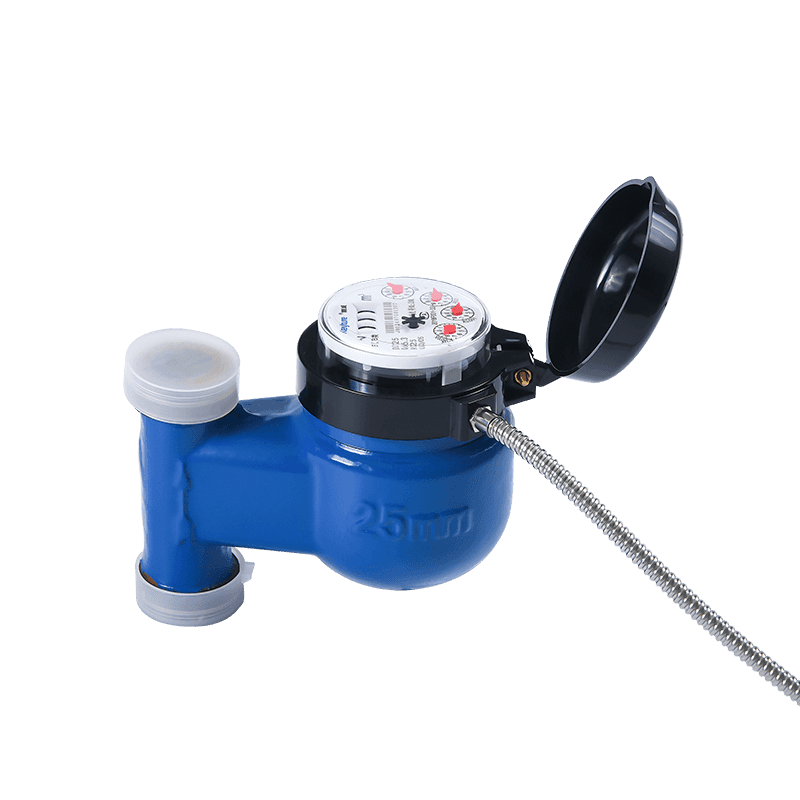

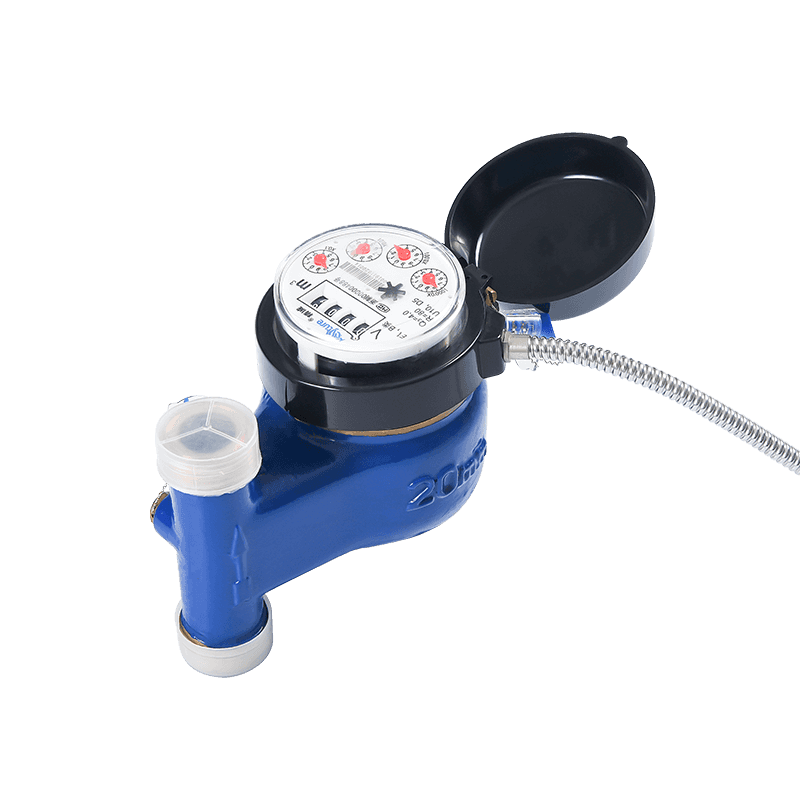

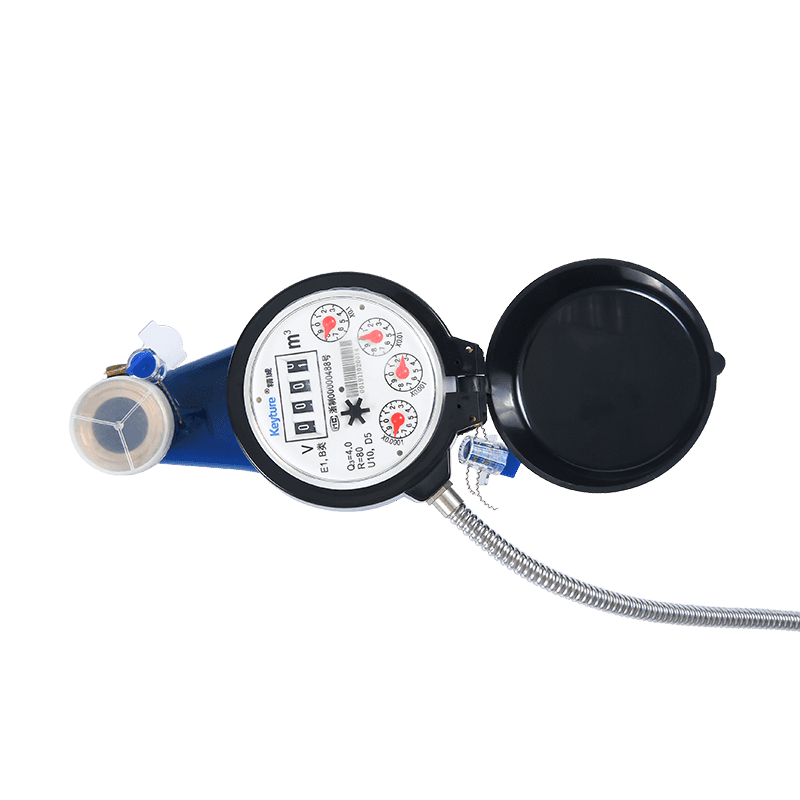

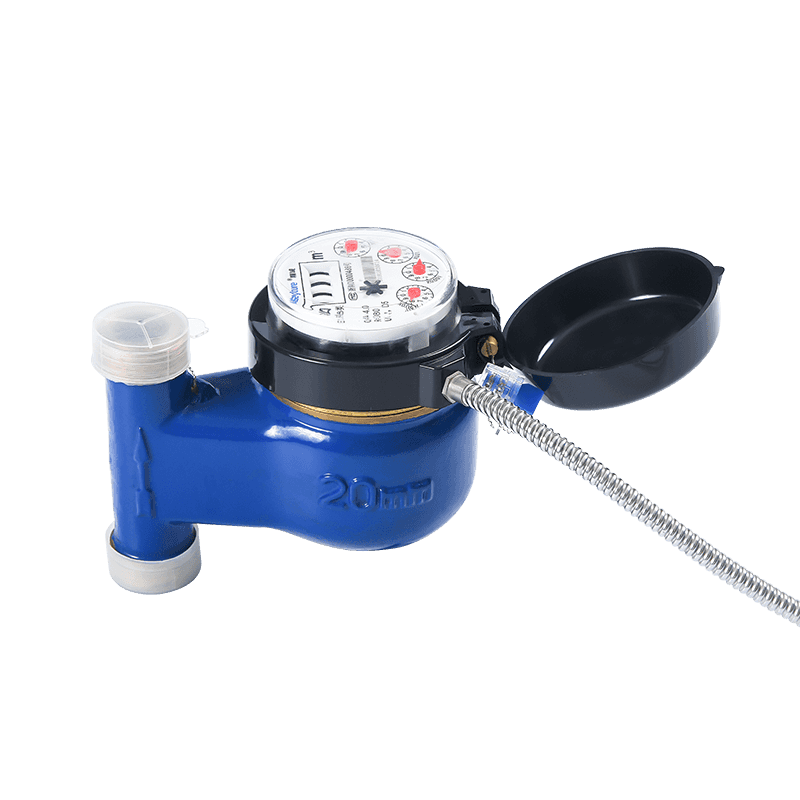

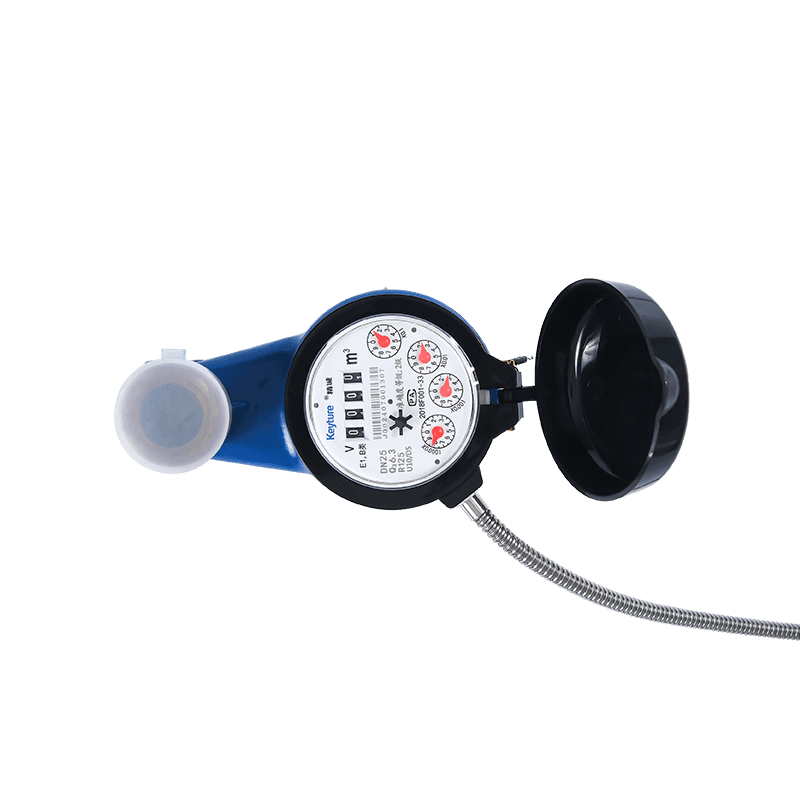

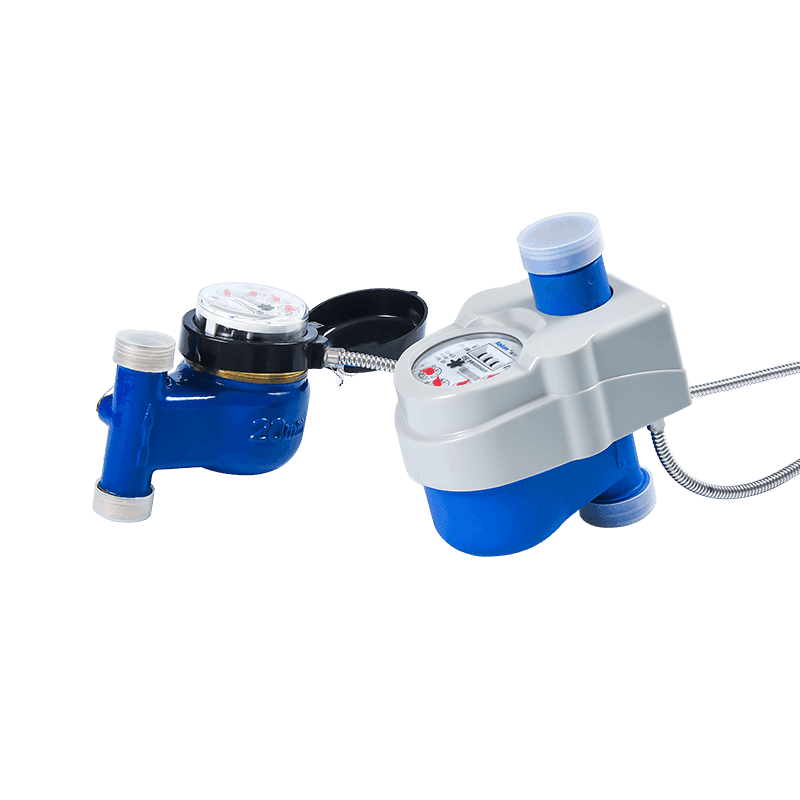

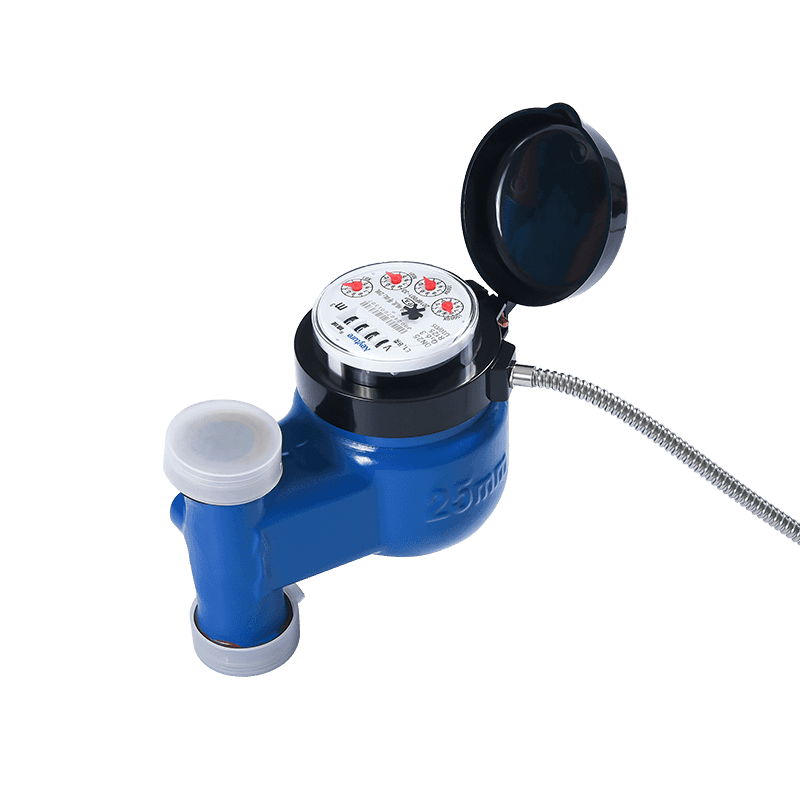

Suchy typ pionowy przewodowy miernik wody

KM02-03

Suchy typ pionowy przewodowy miernik wody

Ta seria produktów przyjmuje fotoelektryczny moduł odczytu bezpośredniego do odczytania danych zużycia wody i przesyłania go przez specjalny przewód. Cały system składa się z miernika wodnego, kolekcjonera i centrum zarządzania. Instalacja pionowa jest używana do zamieszkania. Odporne na wilgoć, przeciwsłoneczne, przeciwzonstruowanie, anty-statyczne, antymagnetyczne, IP68.

Skontaktuj się z nami

PREV: Płyn zapieczętowany w mokrej palence zdalnego miernika wody NEXT:Suchy przewodowy zdalny miernik wody z zaworem kulowym

Opis

1. Funkcje

● Koło łopatki z wieloma jetami, oddzielna konstrukcja uszczelniająca, łatwa do wymiany i utrzymania.
● Rejestr typu suchego, napęd magnetyczny, zakłócenia przeciwmagnetyczne, anty-zamrażanie, długoterminowe odczyt.
● Materiał: żelazo, plastik, mosiądz, nierdzewne.
● Odporność na wilgoć, odporność na słońce, przeciwdziałanie przeciwdziałaniu, przeciwstatycznemu, przeciwmagnetycznemu, IP68.
● Zużycie wody można odczytać lub rejestrować w czasie rzeczywistym.
● Środowisko B, E1.
● Zero zasilacza, z wyjątkiem odczytu zużycia wody.
● Łatwe do dodania i utrzymywania liczników wodnych i kolekcjonerów.

2. Technika elektroniczna

Napięcie robocze	Temperatura pracy	PRACY PROJEKTOWANE	DataComms
DC9-15V (RS-485)/DC24-36V (M-Bus)	-10 ~ 45 ℃	≤9ma	Rs-485, M-Bus

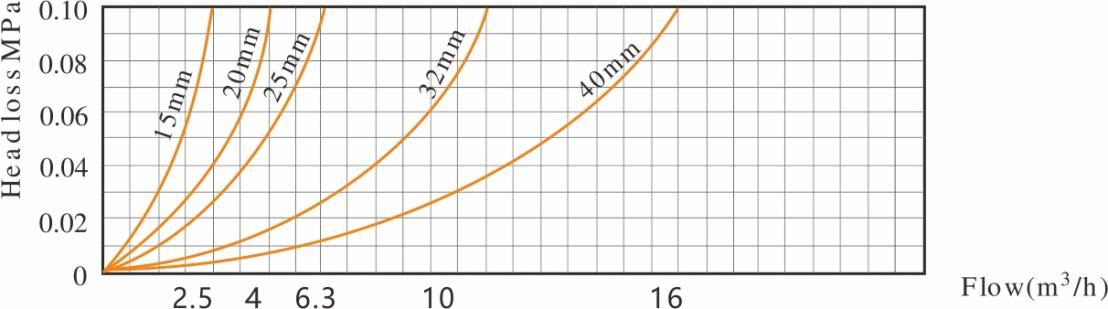

3. Krzywa utraty głowy

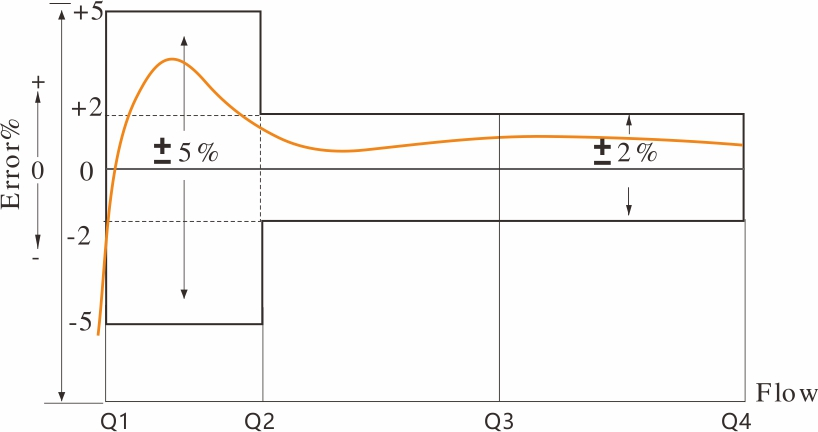

4. Krzywa błędu dokładności

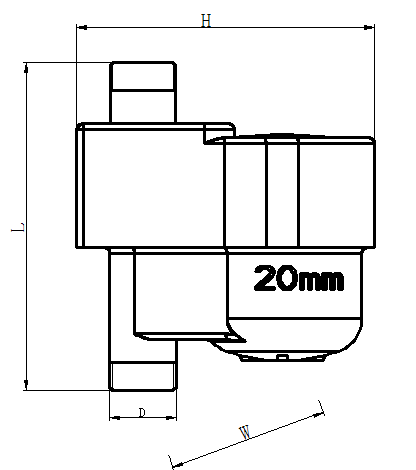

5. Wymiar instalacji

Pozycja nr		LXSGY-15	LXSGY-20	LXSGY-25
L1	mm	195	210	230	354	373
L	mm	100	105	110	230	245
H	mm	115	115	115	115	155
W	mm	100	100	110	110	125
Wątek połączenia	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
Wątek połączenia	D (mm)	R1/2	R3/4	R1	R1 1/4	R1 1/2
Waga	Z związkami (kg)
Waga	bez związków (kg)	1.5	1.7	1.8

6. Główny parametr techniczny

Numer modelu	LXSGY-15			LXSGY-20			LXSGY-25
Średnica nominalna (DN) [mm]	15			20			25			32			40
Stosunek Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Szybkość przepływu przeciążenia (Q4) [m3/h]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Stałe natężenie przepływu (Q3) [m3/h]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Przejściowe natężenie przepływu (Q2) [m3/h]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minimalne natężenie przepływu (Q1) [m3/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Klasa dokładności	2
Maksymalny dopuszczalny błąd dla niższej strefy prędkości przepływu (MPEι)	± 5%
Maksymalny dopuszczalny błąd dla górnej strefy prędkości przepływu (MPEμ)	± 2% dla wody o temperaturze ≤30 ℃ ± 3% dla wody o temperaturze ＞ 30 ℃
Klasa temperatury	T30, T50
Klasy ciśnienia wody	Mapa 16
Zajęcia ciśnienia	△ P63
Wskazujący zakres [m³]	99 999
Rozdzielczość urządzenia wskazującego [M³]	0.00005
Klasy wrażliwości profilu przepływu	U10 D5
Ograniczenie orientacji	Vertical
