KM01-02

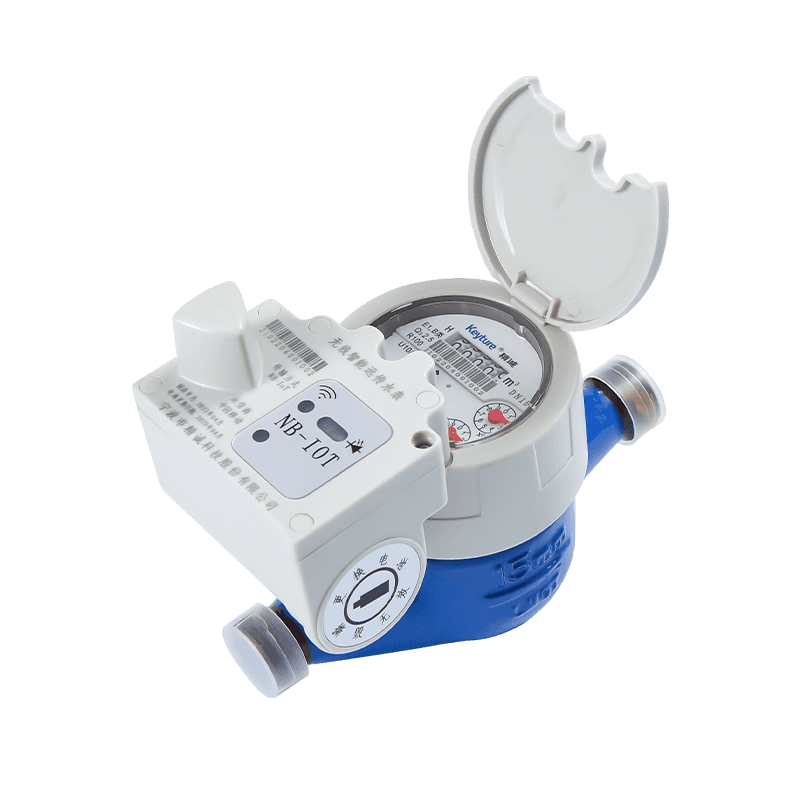

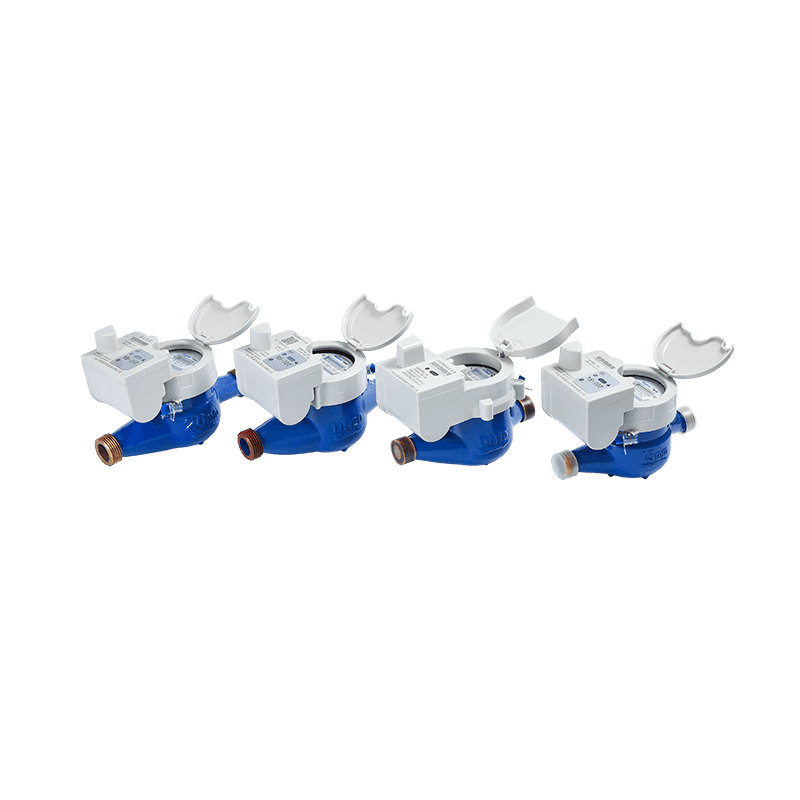

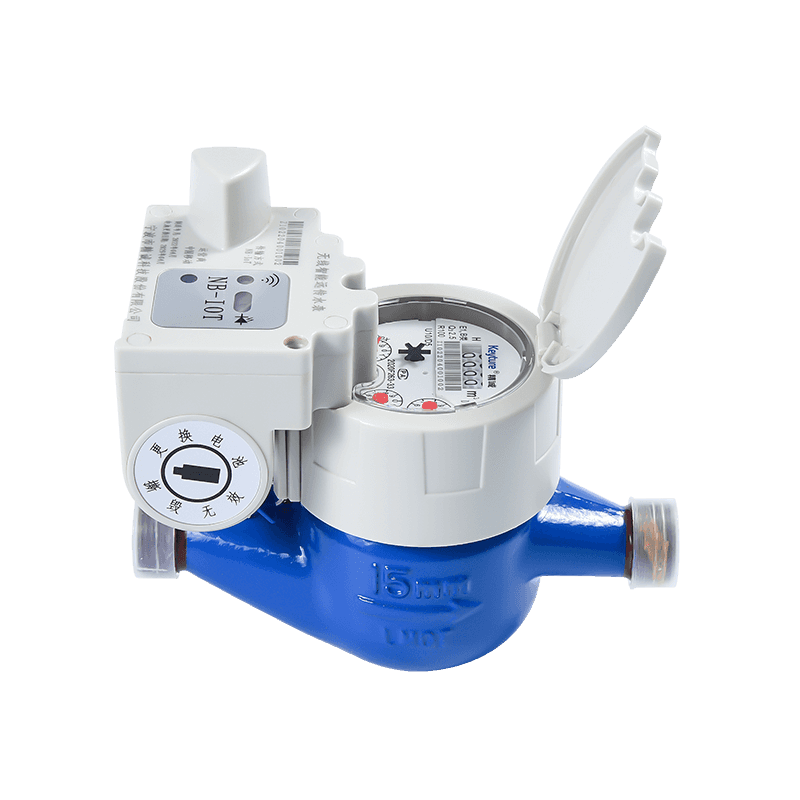

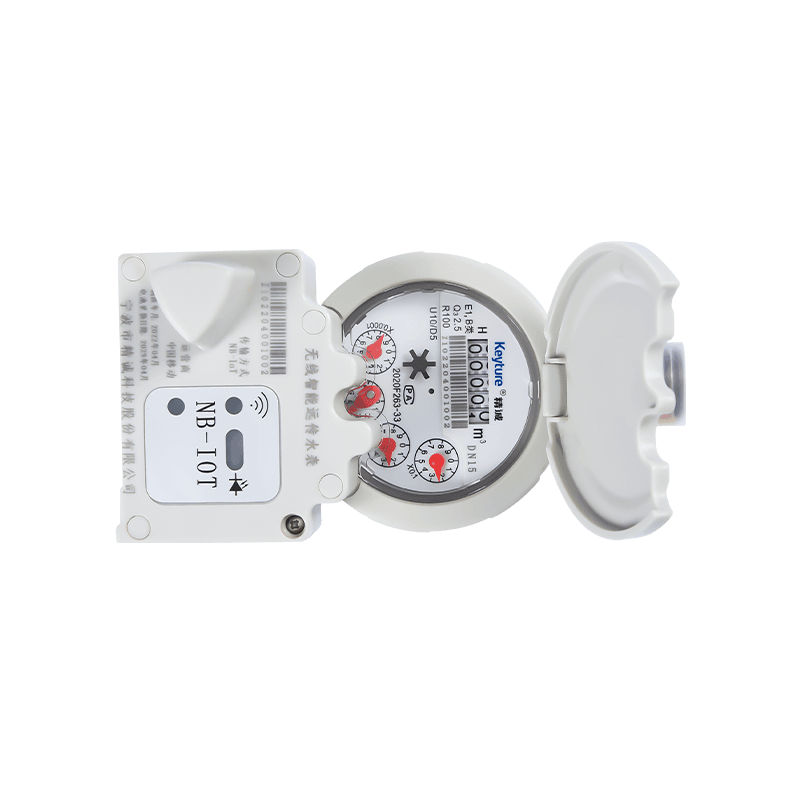

Ta seria produktów to bezprzewodowe zdalne mierniki wody, które całkowicie oddzielają mechaniczną część od inteligentnego modułu i przesyłają zużycie wody za pośrednictwem Internetu NB \ Lora. W ramach procesu powtarzających się problemów zliczających użycie algorytmów do identyfikacji, w celu zapewnienia dokładności danych. Instalacja trybu separacji mechanicznej i elektrycznej, dobra zamienność, długa żywotność komponentów
Opis
1. Funkcje
● Koło ławicy wielofunkcyjnej.
● Rejestr typu suchego, napęd magnetyczny, zakłócenia przeciwmagnetyczne, anty-zamrażanie, długoterminowe odczyt.
● Typ podziału, oddzielna konstrukcja uszczelniająca, łatwa do wymiany i utrzymania, odporna na wilgoć, IP68.
● Wymienna konstrukcja komory baterii.
● Przyjmij stabilną technologię transmisji sygnału internetowego NB \ LORA.
● Zbierz zużycie wody zgodnie z 1L, 10L, 100L.
● Materiał: żelazo, plastik, mosiądz, nierdzewne.
● Zastosowane z uszczelką ołowiową i osłoną przeciwpyłową.
● KLAMA KLAMA I EMC Klasa B \ O, E1.
2. Parametr elektroniczny
DataComms | Prąd statyczny | Raport | Częstotliwość robocza | Przesyłana moc | Otrzymać wrażliwość |
Lora | 20 μa | Hall \ Reed Switch | 470-510MHz | ≤20dbm | -136 1DBM |
NB-Lot | 10 μa | Hall \ Reed Switch | B1, B2, B5, B8, NB-Lot | ≤23dBm | -131 1DBM |

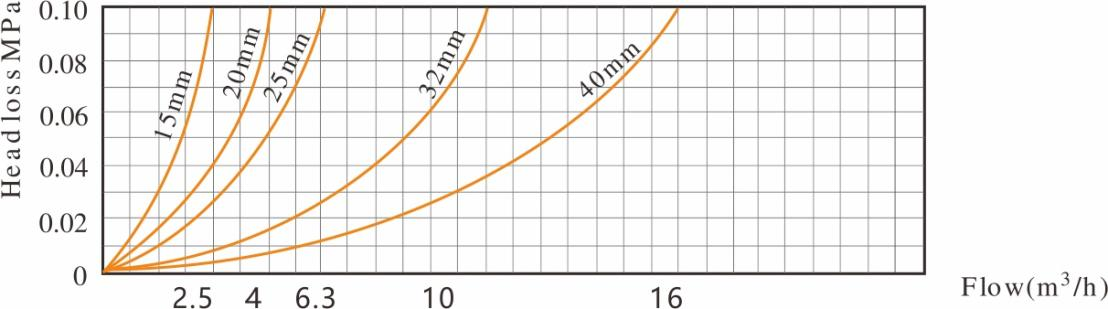

3. Krzywa utraty głowy

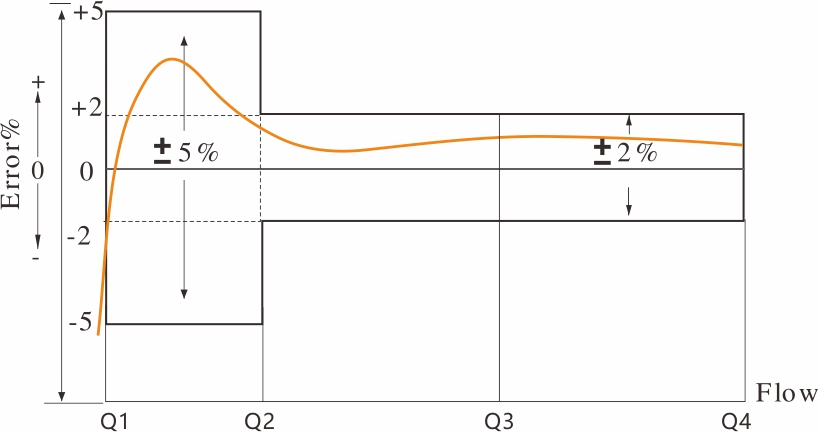

4. Krzywa błędu dokładności

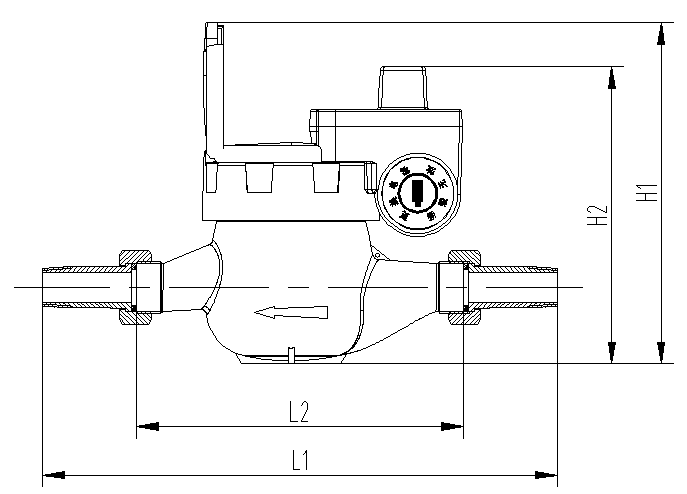

5. Wymiar instalacji
Pozycja nr | LXSGW-15 | LXSGW-20 |
| |
L1 | mm | 260 | 295 | 346 |
L | mm | 165 | 195 | 225 |
H | mm | 150 | 150 | 150 |
W | mm | 90 | 90 | 100 |
Wątek połączenia | D (mm) | G3/4 " | G1 " | G1 1/4 " |
D (mm) | R1/2 | R3/4 | R1 | |
Waga | Z związkami (kg) |
|
|
|
bez związków (kg) | 1 | 1.2 |
|
6. Główny parametr techniczny
Numer modelu | LXSGW-15 | LXSGW-20 |
|
|
| |||||
Średnica nominalna (DN) [mm] | 15 | 20 | 25 | 32 | 40 | |||||
Stosunek Q3/Q1 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 |
Szybkość przepływu przeciążenia (Q4) [m3/h] | 3.125 | 3.125 | 5 | 5 | 7.875 | 7.875 | 12.5 | 12.5 | 20 | 20 |
Stałe natężenie przepływu (Q3) [m3/h] | 2.5 | 2.5 | 4 | 4 | 6.3 | 6.3 | 10 | 10 | 16 | 16 |
Przejściowe natężenie przepływu (Q2) [m3/h] | 0.05 | 0.04 | 0.08 | 0.064 | 0.126 | 0.1 | 0.2 | 0.16 | 0.32 | 0.256 |
Minimalne natężenie przepływu (Q1) [m3/h] | 0.032 | 0.025 | 0.05 | 0.04 | 0.08 | 0.063 | 0.125 | 0.1 | 0.2 | 0.16 |
Klasa dokładności | 2 | |||||||||
Maksymalny dopuszczalny błąd dla niższej strefy prędkości przepływu (MPEι) | ± 5% | |||||||||
Maksymalny dopuszczalny błąd dla górnej strefy prędkości przepływu (MPEμ) | ± 2% dla wody o temperaturze ≤30 ℃ | |||||||||
Klasa temperatury | T30, T50 | |||||||||
Klasy ciśnienia wody | Mapa 16 | |||||||||
Zajęcia ciśnienia | △ P63 | |||||||||
Wskazujący zakres [m³] | 99 999 | |||||||||
Rozdzielczość urządzenia wskazującego [M³] | 0.00005 | |||||||||
Klasy wrażliwości profilu przepływu | U10 D5 | |||||||||
Ograniczenie orientacji | Horyzontal |
