KM01-08

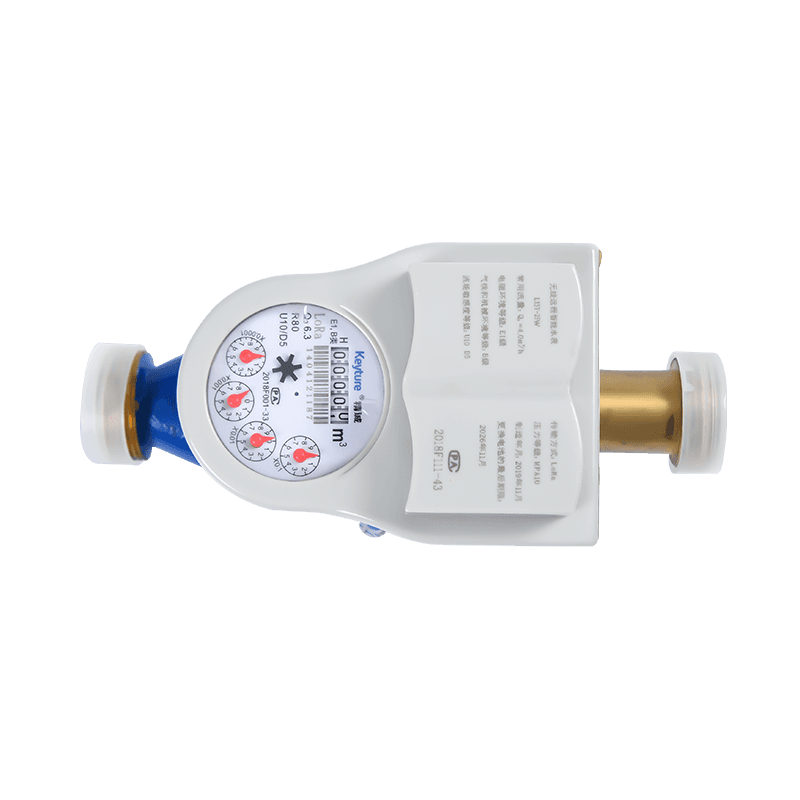

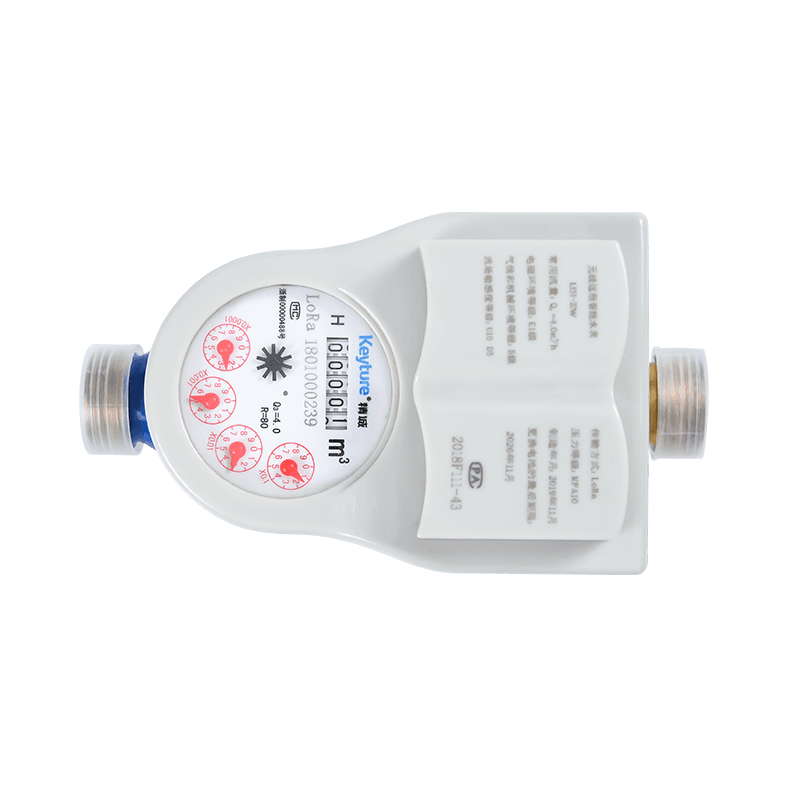

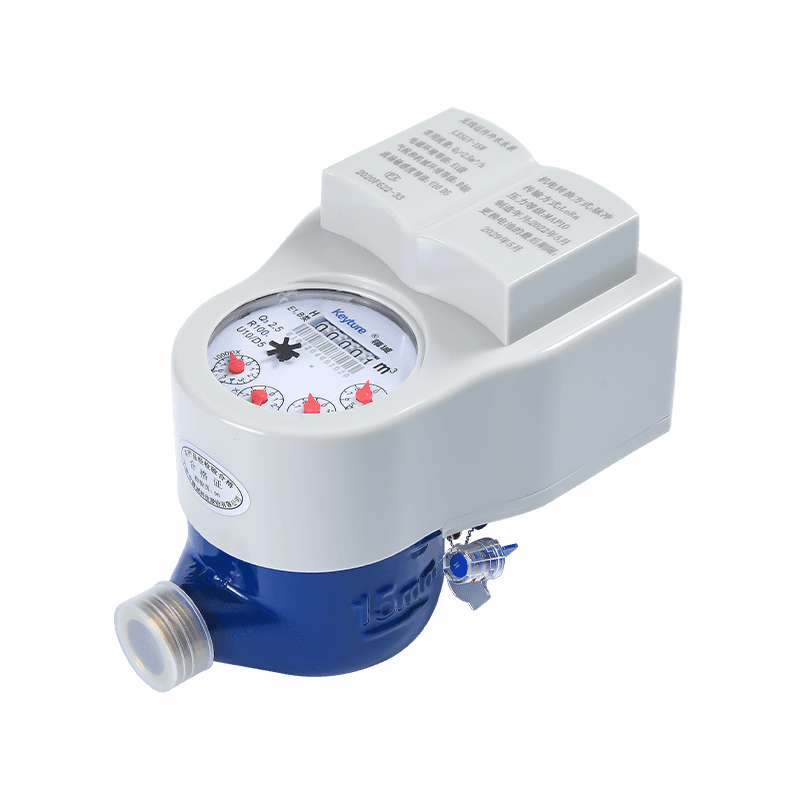

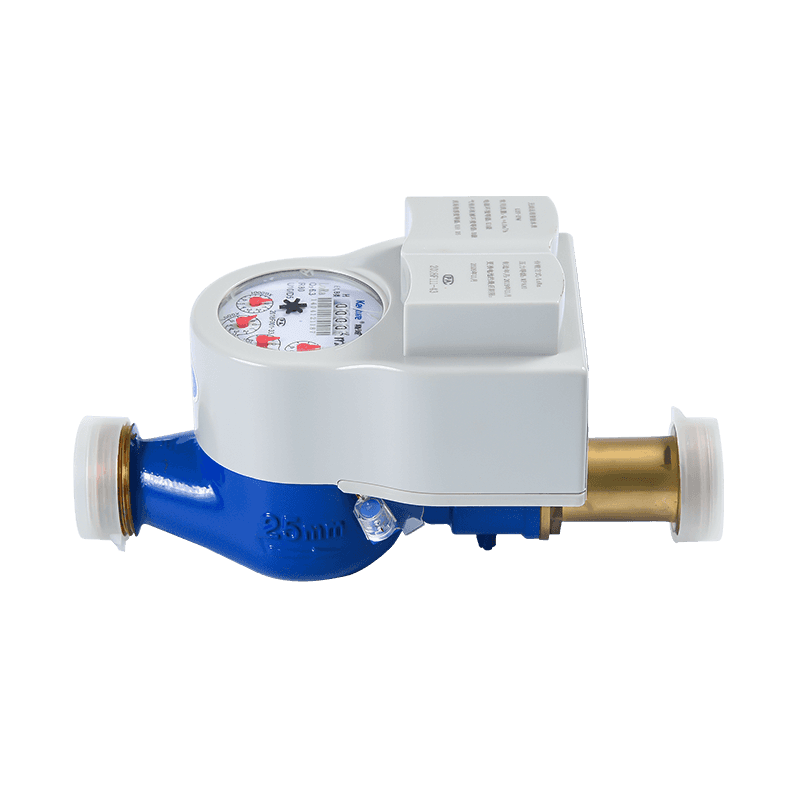

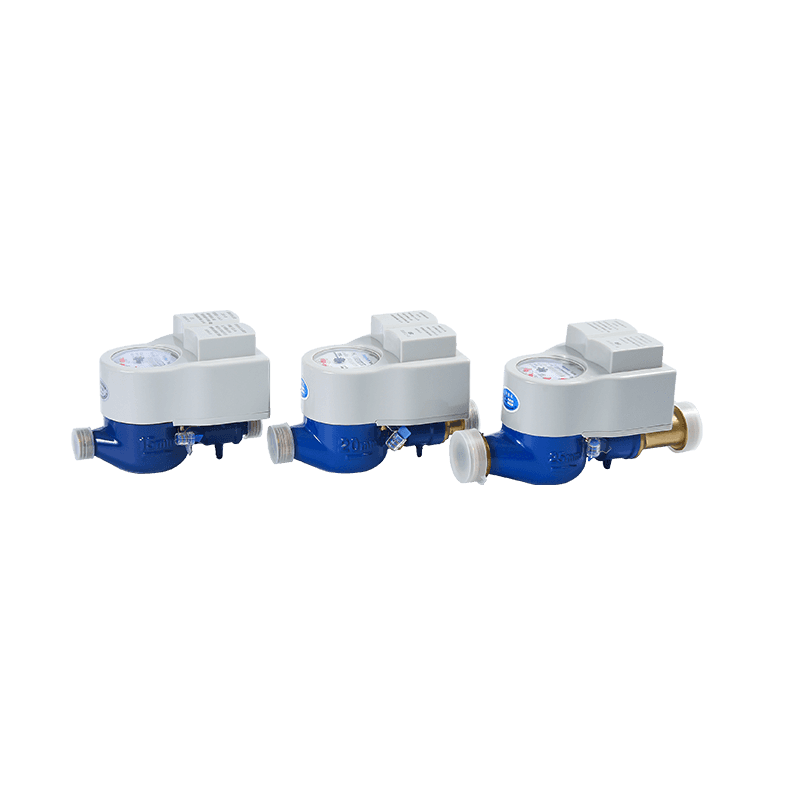

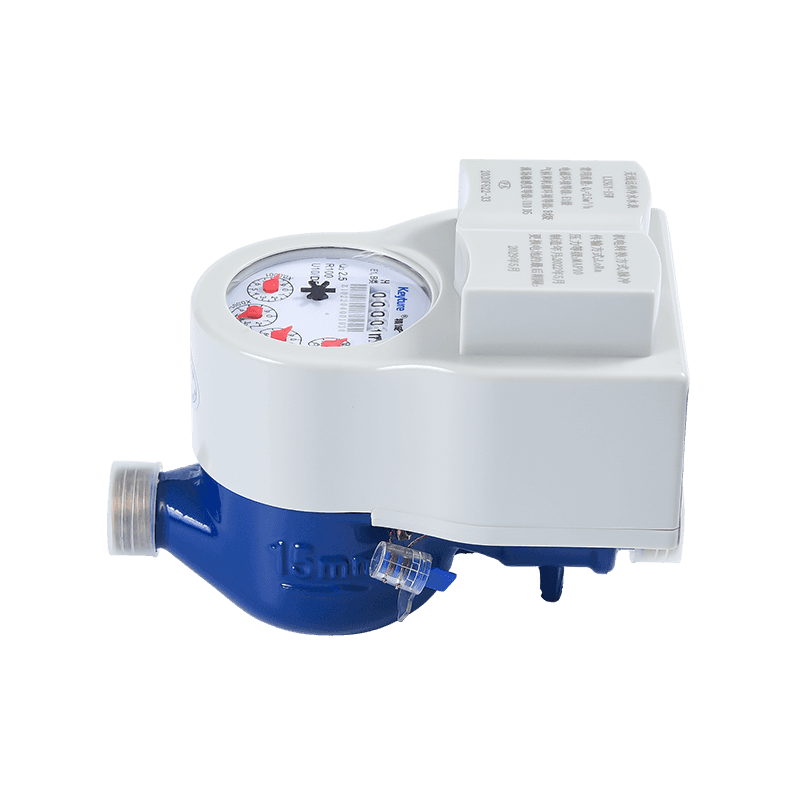

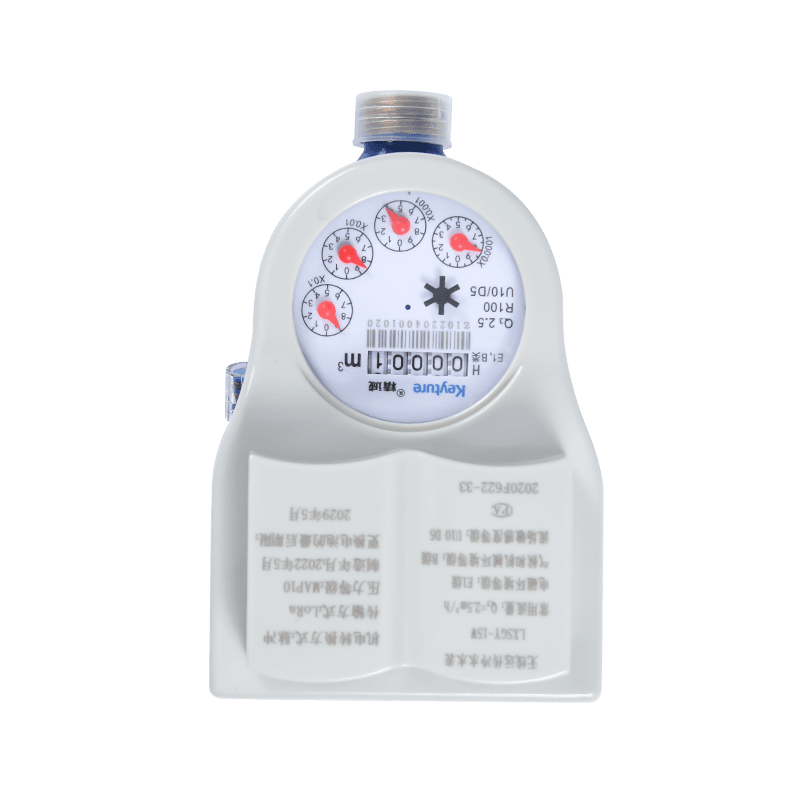

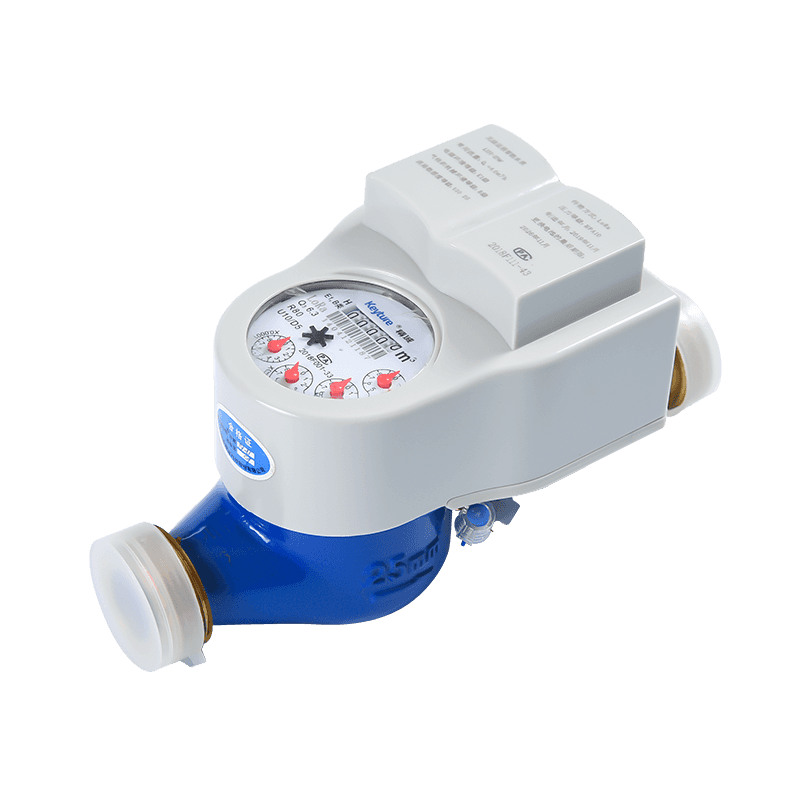

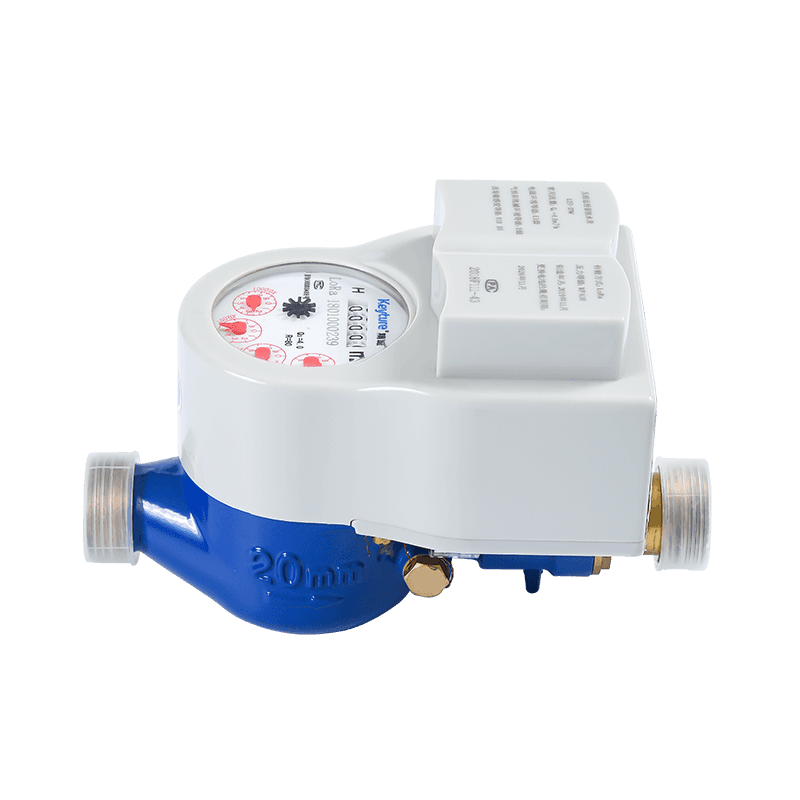

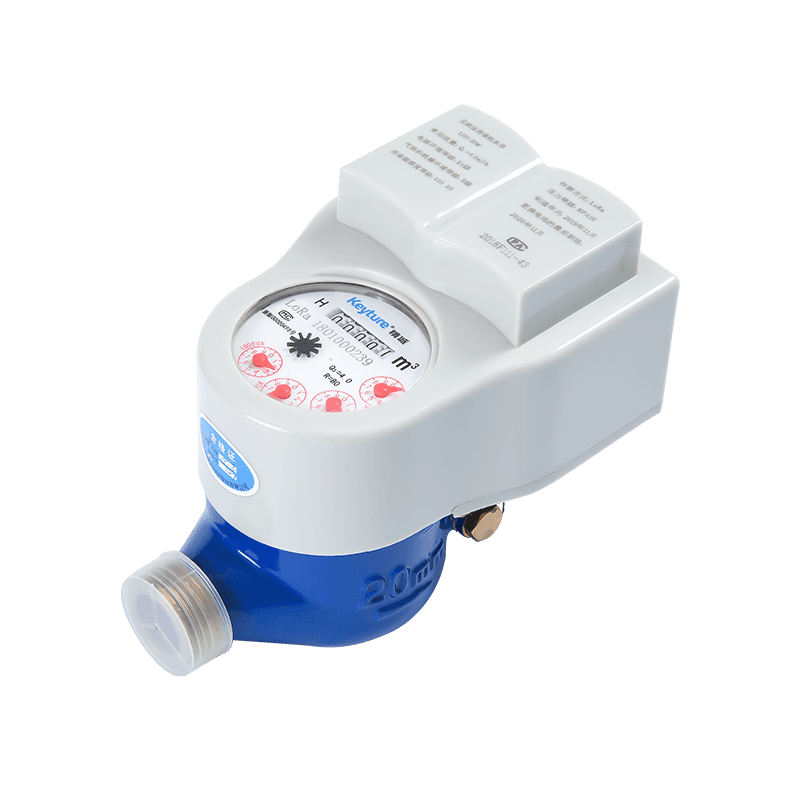

Ta seria produktów to bezprzewodowe zdalne mierniki wody, które całkowicie oddzielają część mechaniczną od inteligentnego modułu i przesyłają zużycie wody za pośrednictwem Internetu NB \ Lora. Mosiężny inteligentny licznik wody bezprzewodowe zdalne odczyt.
Opis
1. Funkcje
2. Parametr elektroniczny
DataComms | Prąd statyczny | Raport | Częstotliwość robocza | Przesyłana moc | Otrzymać wrażliwość |
Lora | 20 μa | Hall \ Reed Switch | 470-510MHz | ≤20dbm | -136 1DBM |
NB-Lot | 10 μa | Hall \ Reed Switch | B1, B2, B5, B8, NB-Lot | ≤23dBm | -131 1DBM |
3. Krzywa utraty głowy
4. Krzywa błędu dokładności
5. Wymiar instalacji
Pozycja nr | LXSGW-15 | LXSGW-20 | LXSG-25 | |
L1 | mm | 260 | 295 | 345 |
L | mm | 165 | 190 | 225 |
H | mm | 130 | 130 | 130 |
W | mm | 100 | 100 | 100 |
Wątek połączenia | D (mm) | G3/4 " | G1 " | G1-1/4 |
bez związków kg | 1,1 kg | 1,3 kg | 1,5 kg | |
6. Główny parametr techniczny
Numer modelu | LXSGW-15 | LXSGW-20 | LXSGW-25 | ||||||||||||
Średnica nominalna (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
Stosunek Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
Szybkość przepływu przeciążenia (Q4) [m3/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
Stałe natężenie przepływu (Q3) [m3/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
Przejściowe natężenie przepływu (Q2) [m3/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
Minimalne natężenie przepływu (Q1) [m3/h] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
Klasa dokładności | 2 | ||||||||||||||
Maksymalny dopuszczalny błąd dla niższej strefy prędkości przepływu (MPEι) | ± 5% | ||||||||||||||
Maksymalny dopuszczalny błąd dla górnej strefy prędkości przepływu (MPEμ) | ± 2% dla wody o temperaturze ≤30 ℃ ± 3% dla wody o temperaturze > 30 ℃ | ||||||||||||||
Klasa temperatury | T30, T50 | ||||||||||||||
Klasy ciśnienia wody | Mapa 16 | ||||||||||||||
Zajęcia ciśnienia | △ P63 | ||||||||||||||
Wskazujący zakres [m³] | 99 999 | ||||||||||||||
Rozdzielczość | 0.00005 | ||||||||||||||
Wskazanie urządzenia [m3] | |||||||||||||||
Klasy wrażliwości profilu przepływu | U10 D5 | ||||||||||||||
Ograniczenie orientacji | Horyzontal |
