KM 06-05
Sucha struktura transmisji magnetycznej zapewnia czysty i wyraźny wyświetlacz licznika.
Opis
1. Aplikacja
Mierzenie, zapamiętywanie i wyświetlanie objętości zimnej (gorącej) wody przechodzącej przez rurociąg.
2. Funkcja
● Bezpośrednio czytaj dane o kółkach, zasadniczo osiągając kopię błędu „zero”.
● Niskie zużycie energii, zasilacz tylko podczas czytania.
● Jednostka elektroniczna całkowicie uszczelniona w blacie, brak erozji z wody zewnętrznej.
● Zaawansowane kodowanie danych i weryfikacja, wysoka niezawodność komunikacji.
● Korzystanie z trybu magistrali, łatwej instalacji, mniejszej konserwacji, oszczędności kosztów.
● Poznaj EMC, ESD, EMI i inne produkty elektroniczne Wymagania projektowe EMC.
● Użyj diagnozy uszkodzeń i technologii wyłączania, aby zapewnić bezpieczeństwo całej sieci.
● Networking z górnym systemem komputerowym może zdalne automatyczne odczyt licznika i ręczne scentralizowane odczyt licznika.
3. Główne dane techniczne
Ocena temperatury miernika wodnego: T30, T50, T70, T90
Klasa ciśnienia: MAP10/MAP16
Stopień utraty ciśnienia: △ p63
Klasa zakłóceń w górę: U10
Klasa zakłóceń w dół: D5
• Zainstaluj środowisko: B
• Środowisko elektromagnetyczne: E1
• Max dopuszczalna tolerancja
A. Q1 ≤ Q ≤ Q3: ± 5%
B. Q2 ≤ Q ≤ Q4: ± 2% (Miernik ciepłej wody ± 3%)

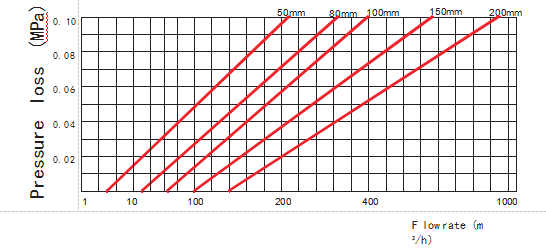

4. Krzywa utraty głowy
5. Wymiar instalacji
| Średnica mm | L | D | D1 | H | Kołnierz połączenia | Waga |
| mm | Dxn | kg | ||||
| 40 | 245 |
|
| 220 |
| 7 |
| 50 | 280 | 165 | 125 | 228 | 4xφ19 | 15 |
| 65 | 300 | 185 | 145 | 238 | 4xφ19 | 16.8 |
| 80 | 370 | 200 | 160 | 290 | 4xφ19 | 29 |
| 100 | 370 | 220 | 180 | 306 | 8xφ19 | 31 |
| 150 | 500 | 285 | 240 | 445 | 8xφ23 | 78 |
| 200 | 500 | 340 | 295 | 564 | 8xφ23 | 120 |
| DataComms | Prąd statyczny | Raport | Częstotliwość robocza | Przesyłana moc | Otrzymać wrażliwość |
| Lora | 20 μa | Hall, Reed Switch | 470-510MHz | ≤20dbm | -136 1DBM |
| NB-Lot | 10 μa | Hall, Reed Switch | B1, B2, B5, B8, NB-Lot | ≤23dBm | -131 1DBM |
