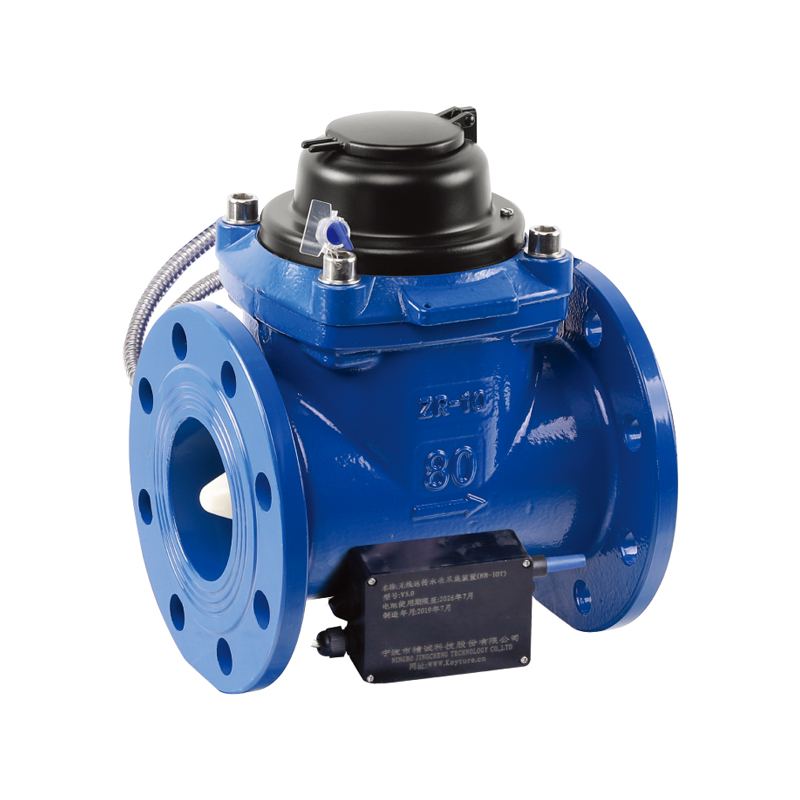

KM06-06
Wlot wody/wylot miernika wody wymaga prostej sekcji rur U10, D5, wewnętrznego mechanizmu, łatwy do usuwania mechanizmu z ciała w celu łatwej kontroli, nie trzeba zdemontować licznika z rury.
Opis
1. Aplikacja
Mierzenie, zapamiętywanie i wyświetlanie objętości zimnej (gorącej) wody przechodzącej przez rurociąg.
2. Funkcja
● Grutują duża pojemność przepływu i małe ciśnienie.
● Wbudowany sitko ze stali nierdzewnej może zaoszczędzić koszt instalacji. Mechanizm pomiarowy może być zdejmowany z ciała w celu sprawdzania utrzymania i wymiany.
● Wybrane wysokiej jakości materiały do stałej i niezawodnej cechy.
● Rejestr uszczelniony próżniowo zapewnia pokrętło przechowywane przed mgłą i ciągle odczytują w długoterminowej obsłudze
3. Główne dane techniczne
Ocena temperatury miernika wodnego: T30, T50, T70, T90
Klasa ciśnienia: MAP10
Stopień utraty ciśnienia: △ p63
Klasa zakłóceń w górę: U10
Klasa zakłóceń w dół: D5
4. Krzywa utraty głowy
5. Wymiar instalacji
| Średnica mm | L | D | D1 | H | Kołnierz połączenia | Waga |
| mm | Dxn | kg | ||||
| 40 | 200 | Φ150 |
| 206 | 4*φ19 |
|
| 50 | 200 | Φ165 | Φ125 | 210 | 4*φ19 | 15 |
| 65 | 200 | Φ185 | Φ145 | 218 | 4*φ19 |
|
| 80 | 225 | Φ200 | Φ160 | 280 | 4/8*φ19 | 17.5 |
| 100 | 250 | Φ220 | Φ180 | 290 | 8*φ19 | 20 |
| 125 | 250 | Φ250 |
| 310 | 8*φ19 |
|
| 150 | 300 | Φ285 | Φ240 | 320 | 8*φ23 | 33 |
| 200 | 350 | Φ340 | Φ295 | 364 | 8/12*φ23 | 45 |
| DataComms | Prąd statyczny | Raport | Częstotliwość robocza | Przesyłana moc | Otrzymać wrażliwość |
| Lora | 20 μa | Hall, Reed Switch | 470-510MHz | ≤20dbm | -136 1DBM |
| NB-Lot | 10 μa | Hall, Reed Switch | B1, B2, B5, B8, NB-Lot | ≤23dBm | -131 1DBM |
