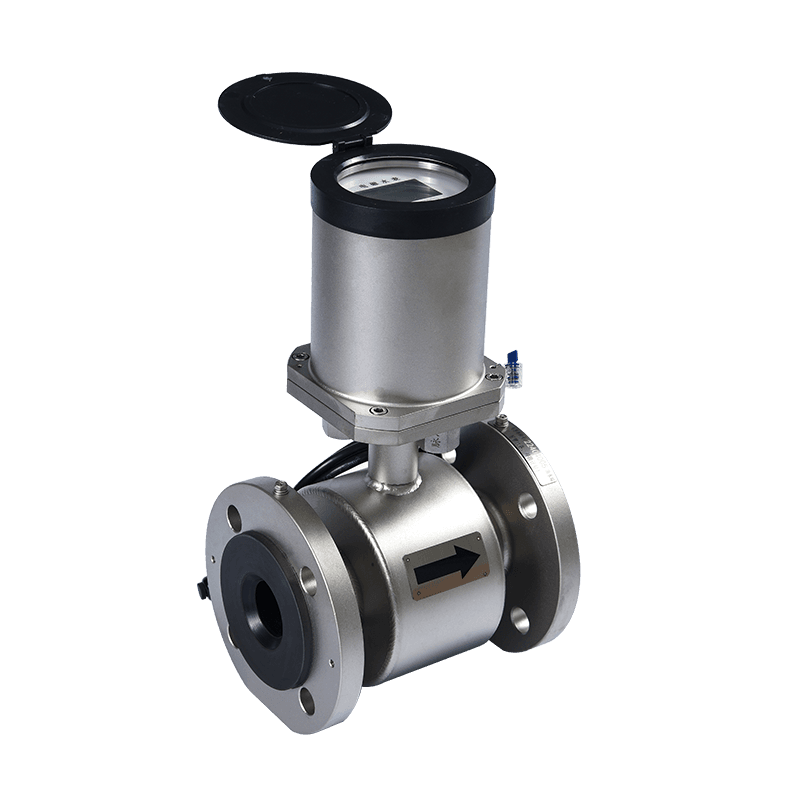

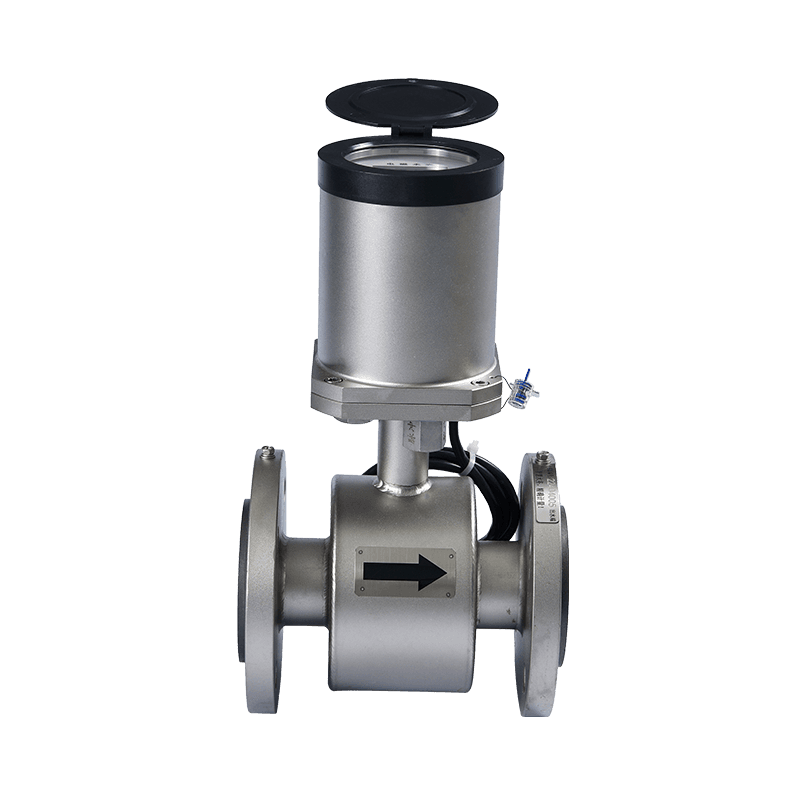

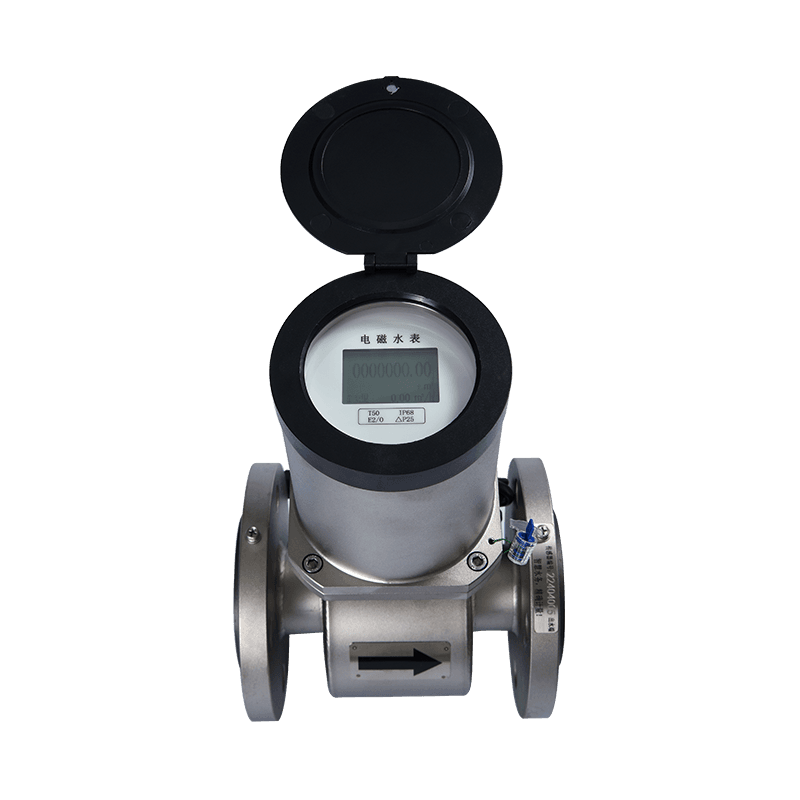

KM08-01
Opis
1. Cechy produktu:
2. Dane techniczne:
| Ciśnienie wody | 0,6MPA-1,6MPA |
| Q3/Q1 | 400/500/1000 |
| DN (MM) | DN40-DN500 |
| Dokładność pomiaru | 1 2 |
| Zakres pomiarowy | 0,001 ~ 10 m/s |
| Temperatura otoczenia | -40 ~ 60 ℃ |
| Bateria | 3,6 V lit lub 12VDC 3,6 V lit |
| Budowa | Samodzielne/podzielone |
| Materiał podszewki | HR Rubber F4: PTFE |
| Kołnierz i materiał ciała | Stal nierdzewna /węglowa |
| Interfejs komunikacyjny | RS485, GSM, GPRS, NB-IOT, CAT. 1 |
| Klasy wrażliwości profilu przepływu | U0D0 |
| Długość kabla | 5 metrów |
| Strata prasy | <= 10 kPa |
| Temperatura wody | T30-T50 |
| Okres pomiaru | 1 sekunda/czas ~ 15 sekund/czas regulowany |
| Częstotliwość pomiaru | 5 razy/1 sekunda |
| Kierunek pomiaru | Pozytywny i ujemny pomiar dwukierunkowy |
| Funkcja wejściowa | Ciśnienie, temperatura |
| Tryb 0peration | Bluetooth, Operacja bezprzewodowa (operator ręki w podczerwieni) |
| Wodoodporny | IP68 |
| Zastosowanie: dla przewodzącego cieczy | przewodność> 20 |
3. Wymiar instalacji
| DN (MM) | MPA | Pomiar (mm) | ||||
| L | D | K | Śruba średnicy (mm) | Ilość na śrubę | ||
| 40 | 1.6/1.0 | 200 | 145 | 110 | M16 | 4 |
| 50 | 1.6/1.0 | 200 | 165 | 125 | M16 | 4 |
| 80 | 1.6/1.0 | 200/235 | 200 | 160 | M16 | 8 |
| 100 | 1.6/1.0 | 250 | 215 | 180 | M16 | 8 |
| 150 | 1.6/1.0 | 300 | 280 | 240 | M20 | 8 |
| 200 | 1.6/1.0 | 350 | 335 | 295 | M20 | 12 |
| 250 | 1.6/1.0 | 400 | 390 | 350 | M20 | 12 |
| 300 | 1.6/1.0 | 500 | 440 | 400 | M20 | 16 |
| 350 | 1.6/1.0 | 500 | 500 | 460 | M20 | 16 |
| 400 | 1.6/1.0 | 600 | 565 | 510 | M22 | 20 |
| 450 | 1.6/1.0 | 600 | 615 | 560 | M22 | 20 |
| 500 | 1.6/1.0 | 600 | 670 | 620 | M22 | 20 |
4. Główne dane techniczne (standard: GB/T778-2018)
| R = 500 Grade1 | R = 1000 Grade2 | ||||
| DN (CM) | Q3 (M3/H) | Q2 (M3/H) | Q1 (M3/H) | Q2 (M3/H) | Q1 (M3/H) |
| 40 | 25 | 0.08 | 0.05 | 0.04 | 0.025 |
| 50 | 40 | 0.128 | 0.08 | 0.064 | 0.04 |
| 65 | 63 | 0.2 | 0.125 | 0.101 | 0.063 |
| 80 | 100 | 0.32 | 0.2 | 0.16 | 0.1 |
| 100 | 160 | 0.512 | 0.32 | 0.256 | 0.16 |
| 125 | 250 | 0.8 | 0.5 | 0.4 | 0.25 |
| 150 | 400 | 1.28 | 0.8 | 0.64 | 0.4 |
| 200 | 630 | 2.015 | 1.26 | 1.008 | 0.63 |
| 250 | 1000 | 3.2 | 2 | 1.6 | 1 |
| 300 | 1600 | 5.12 | 3.2 | 2.56 | 1.6 |
