KM08-02
Opis
1. Cechy produktu:
2. Dane techniczne:
Ciśnienie wody | 0,6MPA-1,6MPA |
Q3/Q1 | 400/500/1000 |
DN (MM) | DN40-DN500 |
Dokładność pomiaru | 1 2 |
Zakres pomiarowy | 0,001 ~ 10 m/s |
Temperatura otoczenia | -40 ~ 60 ℃ |
Bateria | 3,6 V lit lub 12VDC 3,6 V lit |
Budowa | Samodzielne/podzielone |
Materiał podszewki | HR Rubber F4: PTFE |
Kołnierz i materiał ciała | Stal nierdzewna /węglowa |
Interfejs komunikacyjny | RS485, GSM, GPRS, NB-IOT, CAT. 1 |
Klasy wrażliwości profilu przepływu | U0D0 |
Długość kabla | 5 metrów |
Strata prasy | <= 10 kPa |
Temperatura wody | T30-T50 |
Okres pomiaru | 1 sekunda/czas ~ 15 sekund/czas regulowany |
Częstotliwość pomiaru | 5 razy/1 sekunda |
Kierunek pomiaru | Pozytywny i ujemny pomiar dwukierunkowy |
Funkcja wejściowa | Ciśnienie, temperatura |
Tryb 0peration | Bluetooth, Operacja bezprzewodowa (operator ręki w podczerwieni) |
Wodoodporny | IP68 |
Zastosowanie: dla przewodzącego cieczy | przewodność> 20 |

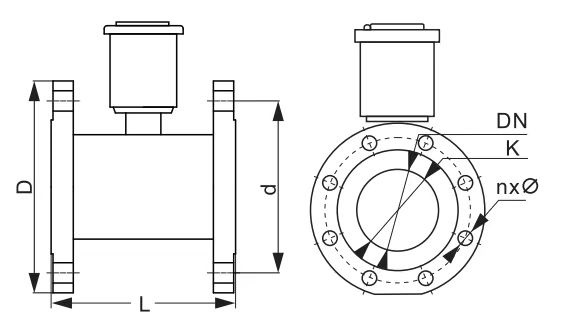

3. Wymiar instalacji
DN (MM) | MPA | Pomiar (mm) | ||||
L | D | K | Śruba średnicy (mm) | Ilość na śrubę | ||
40 | 1.6/1.0 | 200 | 145 | 110 | M16 | 4 |
50 | 1.6/1.0 | 200 | 165 | 125 | M16 | 4 |
80 | 1.6/1.0 | 200/235 | 200 | 160 | M16 | 8 |
100 | 1.6/1.0 | 250 | 215 | 180 | M16 | 8 |
150 | 1.6/1.0 | 300 | 280 | 240 | M20 | 8 |
200 | 1.6/1.0 | 350 | 335 | 295 | M20 | 12 |
250 | 1.6/1.0 | 400 | 390 | 350 | M20 | 12 |
300 | 1.6/1.0 | 500 | 440 | 400 | M20 | 16 |
350 | 1.6/1.0 | 500 | 500 | 460 | M20 | 16 |
400 | 1.6/1.0 | 600 | 565 | 510 | M22 | 20 |
450 | 1.6/1.0 | 600 | 615 | 560 | M22 | 20 |
500 | 1.6/1.0 | 600 | 670 | 620 | M22 | 20 |
4. Główne dane techniczne (standard: GB/T778-2018)
R = 500 Grade1 | R = 1000 Grade2 | ||||
DN (CM) | Q3 (M3/H) | Q2 (M3/H) | Q1 (M3/H) | Q2 (M3/H) | Q1 (M3/H) |
40 | 25 | 0.080 | 0.050 | 0.040 | 0.025 |
50 | 40 | 0.128 | 0.080 | 0.064 | 0.040 |
65 | 63 | 0.200 | 0.125 | 0.101 | 0.063 |
80 | 100 | 0.320 | 0.200 | 0.160 | 0.100 |
100 | 160 | 0.512 | 0.320 | 0.256 | 0.160 |
125 | 250 | 0.800 | 0.500 | 0.400 | 0.250 |
150 | 400 | 1.280 | 0.800 | 0.640 | 0.400 |
200 | 630 | 2.015 | 1.260 | 1.008 | 0.630 |
250 | 1000 | 3.200 | 2.000 | 1.600 | 1.000 |
300 | 1600 | 5.120 | 3.200 | 2.560 | 1.600 |
